✓[Moon'S 한 줄의 건축이야기] #491- 중판전단벽(Midply Shear Wall)이 한동안 목공팀을 괴롭힐듯
- 관리자 (brand21) 조회수:268 추천수:3 221.158.117.52
- 2019-07-17 11:10:00
✓[Moon'S 한 줄의 건축이야기] #491- 중판전단벽(Midply Shear Wall)이 한동안 목공팀을 괴롭힐듯
소규모건축구조기준의 목구조편에 포함된 경골목구조의 전단벽(Shearwall) 으로써
중판전단벽(Midply Shearwall)의 가장 큰 장점은 수평하중저항성능이 일반 경골목구조 전단벽의 2배입니다.
길이가 짧은 벽으로도 구조 성능을 만족할 수 있어 설계의 유연성을 제공하고 적용이 쉬워졌습니다.
)
)

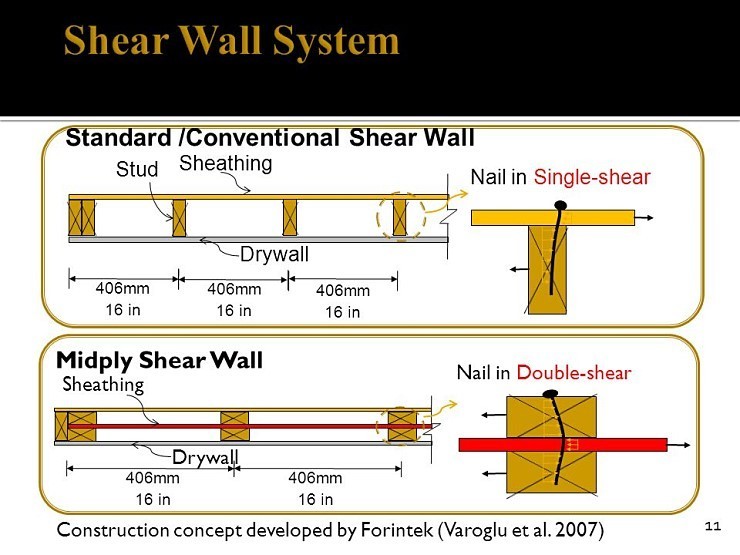

너무 어렵게 생각할 필요없이 스터드 가운데 합판이 한장 들어간다고 생각 하시면 됩니다.
2017년 한국목재공학 한술발표논문집 ‘중판 내력벽(MIid-ply wall)의 전단성능’에서 발표한 내용을 보면, 표준 경량 목구조 전단벽의 2가지 방법과 중판전단벽의 전단 성능을 비교한 실험에서 표준 경량 목구조 전단벽은 6.14kN/m, 9.7kN/m, 중판전단벽은 19.8kN/m를 보여 표준 경량 목구조 전단벽보다 최대 전단내력이 2배 이상 높은 것으로 나타났다. 바깥 면에 OSB 합판을 부착해 2중 중판전단벽으로 구성하면 전단력은 3배 이상 높아진다는 결론이다.
