CHECK STEP 100 순서대로 읽다 보면 너무도 쉽게 완성되는 나의 집
CHECK STEP 27 목조주택의 장선과 콘크리트 슬라브 타설전 점검사항
철콘주택의 경우는 층간 벽체와 슬래브를 같이 타설하며
목조주택의 경우는 층간 벽체 선시공 후 벽체 위에 목재 장선을 까는 방법으로 시공됩니다.
기초공사에서 슬래브공사는 하부에 흙이 지탱을 해주기 때문에 안전사고가 일어나지 않지만,

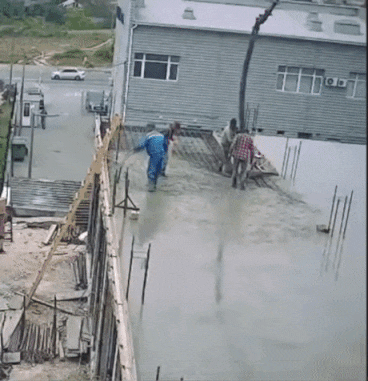

2층의 슬래브 공사는 1층에 작업자가 레미콘에 매몰되거나 2층의 작업자가
추락하는 경우가 종종 발생하므로 좀 더 적극적인 안전 관리와 감리가 필요합니다.
)

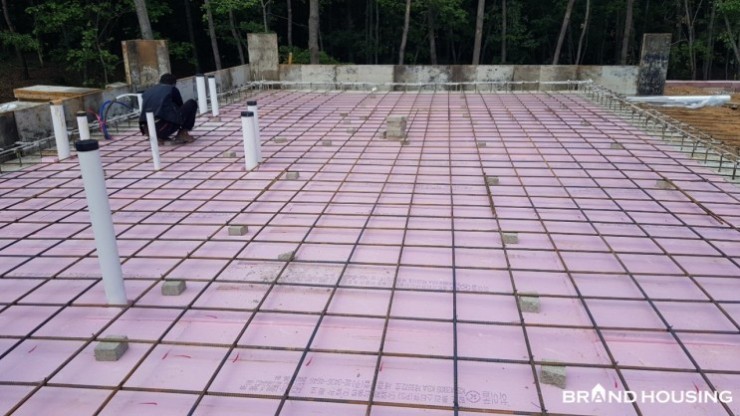

기초공사에 슬라브는 흙이 지탱해주어서 붕괴사고가 없습니다 .
){kind=link}
)

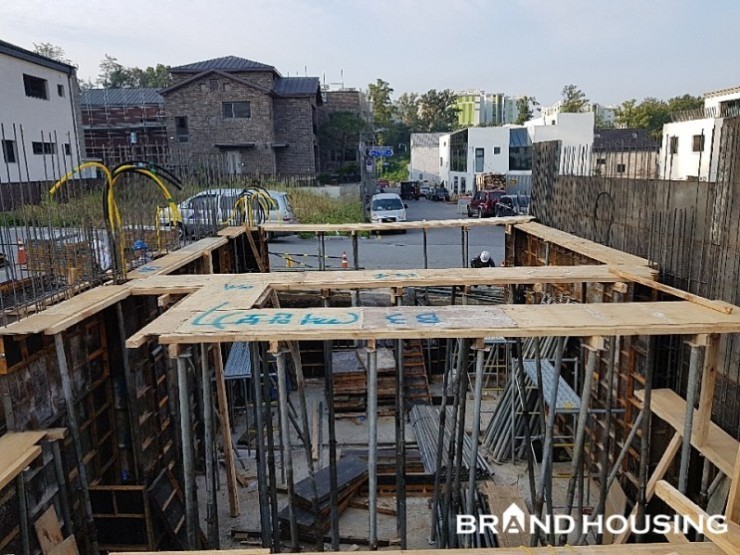

동바리 설치 불량으로 발생하는 붕괴사고
동바리
[출처] 브랜드하우징과 집짓기 CHECK STEP 27: 목조주택의 장선과 콘크리트의 슬라브 타설전 점검사항 (문팀장의 목조주택 이야기(브랜드 하우징)-Brand housing) | 작성자 브랜드하우징
#철콘주택
앞서 언급한 것처럼 레미콘을 타설하게 되면 내부에 철근과 각종 배관류를 점검할 수 없기 때문에
반드시 타설 전 일정을 설계사, 감리자에 게 통보하고 검측을 받아야만 타설을 진행할 수 있습니다.
슬래브 타설 시 가장 많은 사고가 동바리의 붕괴로 인한 안전사고입니다.
펌프카 로 레미콘을 타설하면 슬래브 바닥은 엄청난 압력을 받게 되는데,
이런 압력을 대비해 거푸집에는 강관으로 된 동바리를 일정 간격으로 설 치합니다.
보통 설계 시 구조 검토를 할 때 거푸집의 동바리 간격을 정하고 직각으로 정해진 간격에 맞게 설치되었는지 체크가 필요합니다.

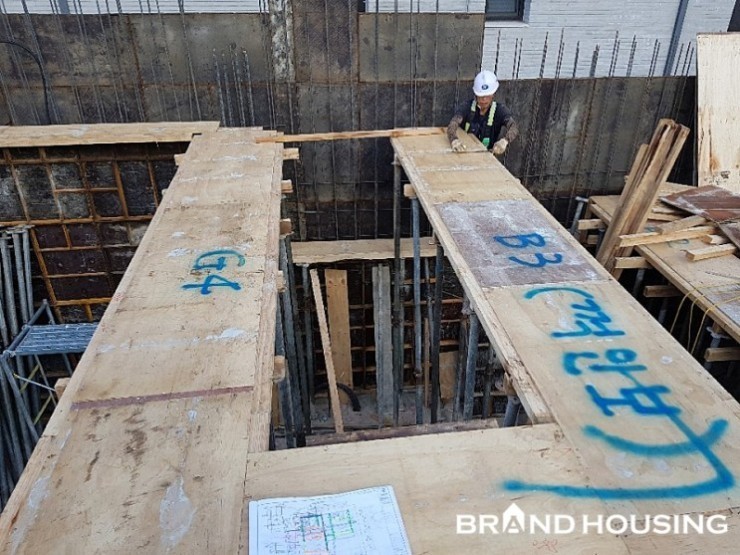

1 슬래브 거푸집(수평 거푸집)을 설치 시 지탱해주는 동바리의 설치 상태와 간격 확인
2 철근 규격 및 품질상태 확인, 철근 결속 상태 확인
3 전기, 설비 등 배관 설치 배근 부분에 보강근 잘 되었는지 시공 상태 확인
4 폼타이 및 타이핀 설치 상태가 양호한지 확인
5 피복 두께가 적정한지 스페이서 설치 상태 확인
6 철근의 이음 및 정착 길이는 적절한지 확인
7 슬래브 타설 전 레벨 표시는 되어있는지 확인
8 콘크리트 타설 순서 준수(기둥, 벽체 → 보 → 슬래브)

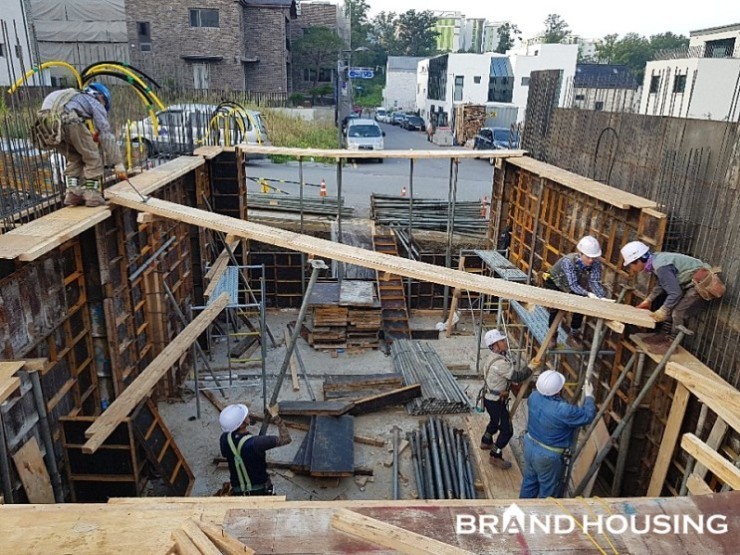

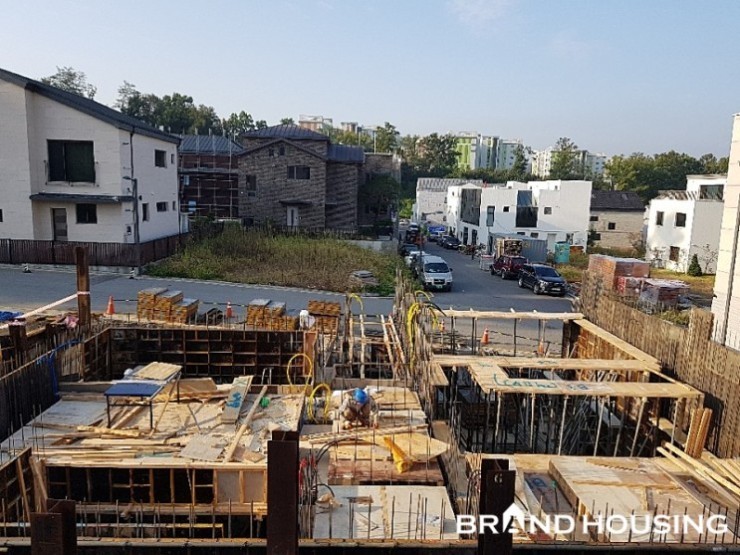

철콘주택의 슬라브를 받쳐주는 동바리(써포트)
동바리 (써포트)
실제로 현장에서는 샤~포트라는 단어로 가장 많이 사용중입니다.
천장(슬래브)를 지지하는 용도로 사용하는 임시 가설물입니다.
타설한 콘크리트에 강도가 생기려면 어느정도 시간까지 콘크리트의 무게를 지탱해줄 수 있어야 하는데
이런 역할을 하는 것이 동바리입니다.
예를 들어, 1층 기둥과 2층 바닥 공사를 할 때 중간부분이 골고루 설치되며 철근 콘크리트 공사가 끝나면 철거됩니다.
1층은 건물의 하중을 가장 많이 받기 때문에 동바리를 충분한 시간이 지난 후에 제거해야 합니다.
)
서포트(동바리)는 상부(천장)부분의 콘크리트 타설을 할경우 사용되는 자재입니다. 동바리를 설치하고 그위에 각재와 각관을 짜올리고 콘판넬이나 판넬을 설치한뒤 콘크리트를 타설합니다. 콘크리트가 소정의 강도를 얻을때까지 고정하중및 시공하중을 지지하도록 설치하는 가설부재입니다
)
■ 서포트의 규격은 미니,V-2, V-4, V-5, V-6가 있으며 각각의 길이는 아래 표와 같습니다.
)
■ 서포트의 설치 순서를 사진으로 보기
)
)
)
)
목조주택의 슬래브 작업시 주의사항 ! 이젠 스팬테이블에 의존하지 말고 구조도면을 보자!
목조주택의 바닥 구조는 우선 장선을 시공한 후 바닥 18mm 합판류(Sub Flooring)로 구성되어 있습니다.
시공자 입장에선 목 조주택에서 가장 중요하고 위험한 구조라고 생각되는 부위가 목조주택 장선입니다.
불과 20년 전만 해도 미국의 회사에서 발행 된 장선의 스팬테이블이나 IBC(International Building Code) 를 사용하는 것이 올바른 방법이라고 믿고 시공하였습니다.
#스팬테이블 #목조주택
)

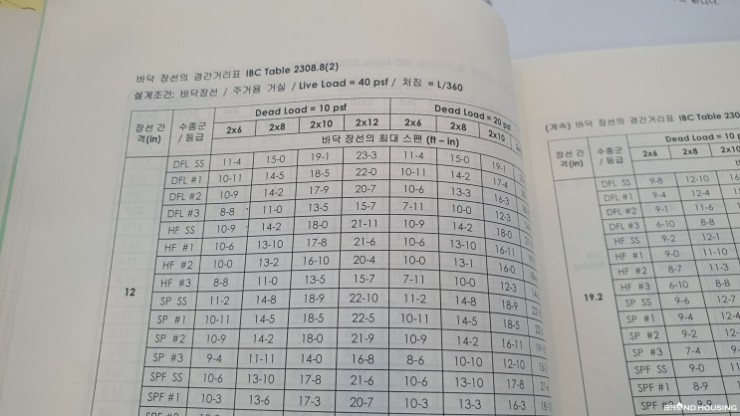

목조주택 장선에 사용되는 스팬테이블

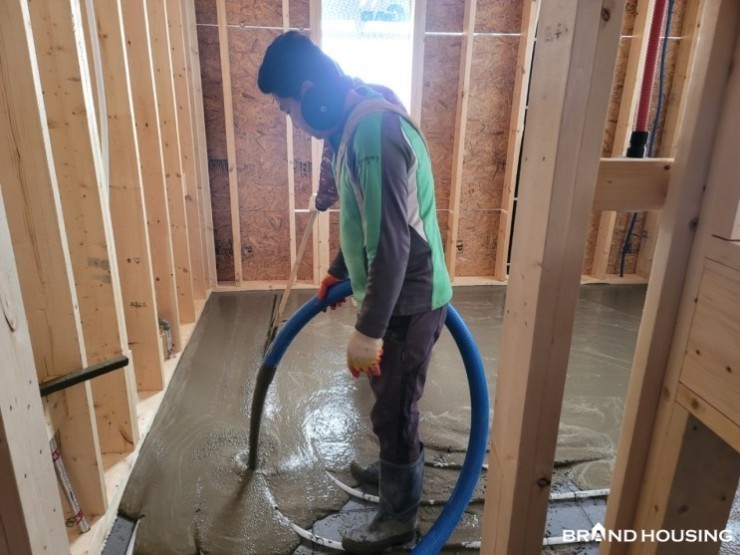

그러나 대부분 북미식 목조주택에는 없는 한국의 목조주택에서만 적 용되는 온돌 난방을 위해서 시공하는 방통(방바닥통미장)의 모르타르의 무게가 적용되지 않았다는 함정이 있었습니다.
)
