CHECK STEP 100 순서대로 읽다 보면 너무도 쉽게 완성되는 나의 집

CHECK STEP 26 목조주택의 서브플로어(T&G) 깔기와 콘크리트의 슬라브 철근배근

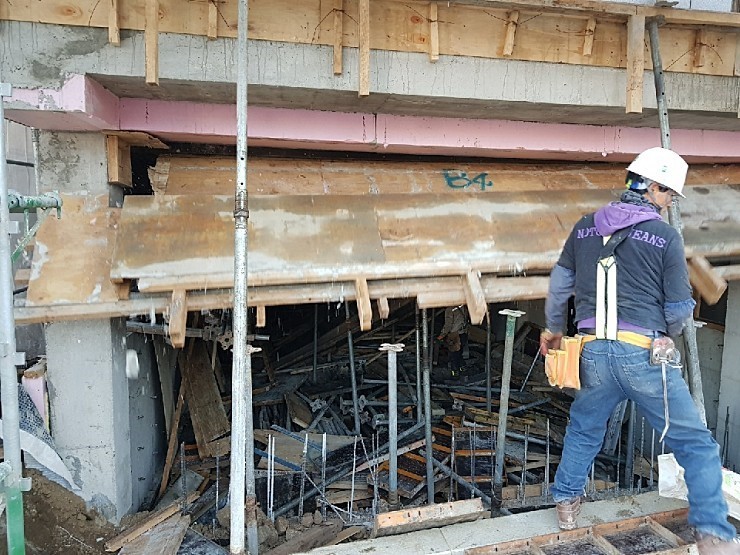

■목조주택과 콘크리트의 슬라브에서 합판류가 깔리는데 목조주택의 바닥덮개는 건축물이 존재하는한 그 속에서

영원히 구조체 역할을 하면서 계속 있게 되고, 콘크리트 주택의 경우는 콘크리트 타설후에 제거하고 재사용을 하며 임시 가설자재에 속한다.

​​

-목조주택의 합판: 해체하지 않는다.
-콘크리트주택의 합판: 해체하여 폐기물 처리

목조주택: 건축물의 구조체 역할을 하면서 해체작업을 하지 않는다.

콘크리트주택: 합판 거푸집을 콘크리트가 양생되고 나면 해체하여 재사용 또는 폐기처리한다.

서브플로어(바닥용T&G)란?
​

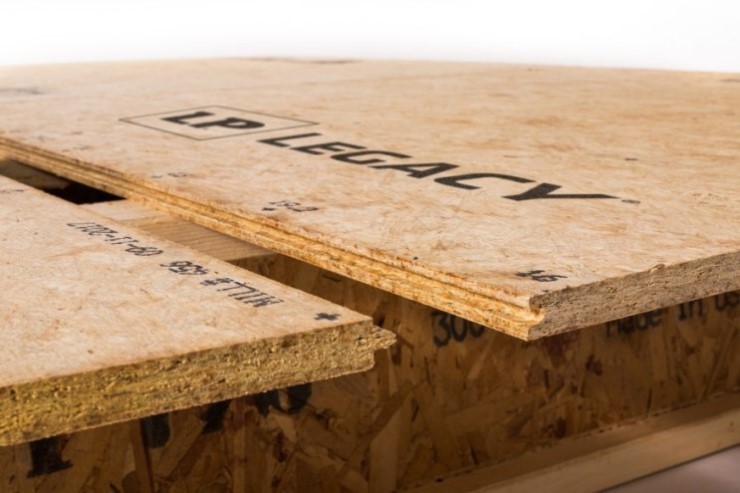

T&G는 Tongue & Groove 라는 뜻으로 본래 해석대로는 각각 혀와 틈새를 의미합니다.
여기서 Tongue는 합판의 튀어나온 돌출부를, Groove는 움푹 파인 홈을 지칭하는 것으로, 서로 끼워 맞추는 방식으로 제작된 제품입니다.
보통 마루나 루바에서 흔히 볼 수 있는 결합 방식으로, 이러한 방식이 적용된 T&G OSB는 일반 OSB 합판보다 빈틈없이 결합되어 더 튼튼한 내구성을 지니게 됩니다. 때문에 강한 내구성이 필요한 바닥용 OSB는 T&G 방식으로 제작되었습니다.

​

OSB 란?
OSB은 Oriented Strand Board의 약자로, 손가락정도의 작은 나무 조각들을 방수성 수지와 함께 높은 압력으로 압착시켜서 제작한 구조용 인공판재 제품입니다.
강도가 튼튼하면서도 제작 방식의 특성상 다른 목재 합판에 비해 비용이 저렴하고, 수축 팽창률이 낮아 수치 안정성이 뛰어나기 때문에 다양한 용도로 사용할 수 있으며 특히 경량 목구조 주택에서 구조 합판으로 필수적으로 사용됩니다.


주된 목적에 따라 아래와 같이 분류하고 있습니다.
– 벽체/지붕용 : 벽체나 지붕의 골조에 사용하는 구조용.
– 바닥 : 바닥용으로 사용하는 두께 18mm의 OSB.
– 인테리어 : 실내 벽체 인테리어 마감용 OSB.

​

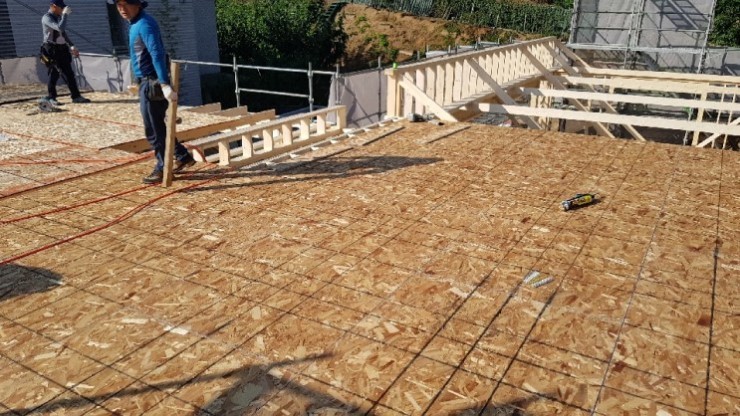

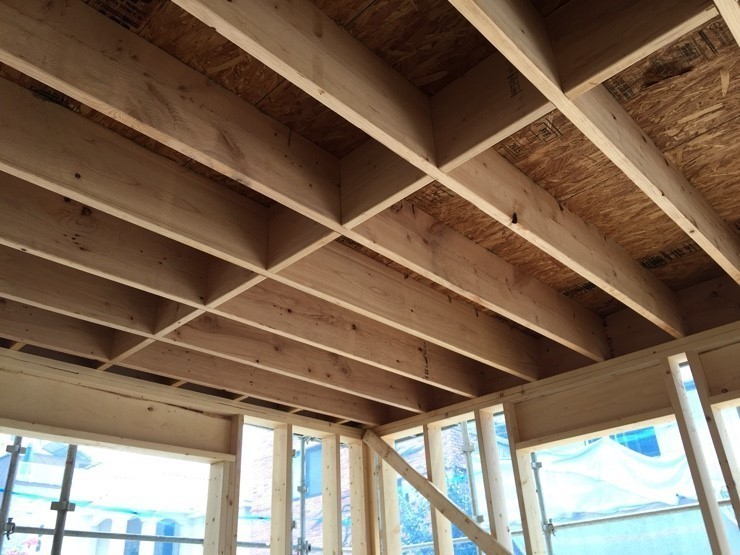

STEP26-1: 목조주택의 장선(Floor Joist)위 서브플로어 깔기

언더레이먼트위에 바닥마감재를 설치 하는 모습

2. 목조주택 바닥덮개재 서브플로에 있는 Stamp의 의미를 알아보자.(​APA Panel Trademark Stamps)

APA: America Plywood Association : 미국 합판 협회 인증을 받은 품질

The ENGINEERED WOOD ASSOCIATION : 생재가 아닌 건조 및 가곡을 거친 공학 목재, Panel Grade 용도

APA 등급 스탬프를 이해하면 OSB 제품 선택에 도움이됩니다.

APA는 1950 년대 초반부터 코드 본체와 함께 성능을 표시하는 협회입니다.

​

① Panel Grade : OSB 패널의 용도.

APA 등급 스탬프는 스터드 -I- 플로어, 정격 사이딩, 구조상 I 등급 외장 및 등급 외장의 세 가지 등급으로 분류됩니다.

예로 덮개로 사용되는 'RATED SHEATHING' 계단이나 바닥용으로 쓰일때는 'RATED STURD-I-FLOOR'로 표기됩니다.

RATED SHEATHING : 경골 목구조의 바닥과 벽, 지붕덥개용

RATED SIDING : 사이딩 으로도 사용할수 있는 판재

RATED STURD-I-FLOOR : 바닥 덥개용으로 사용하는 판재

② Span Rating (US format)

등급 아래의 숫자는 스팬 등급입니다. APA 가이드 라인에서 :“왼쪽 숫자는 패널이 지지대 전체의 긴 치수로 지붕 외피에 사용될 때 인치 단위의 지지대에 권장되는 최대 중심 간 간격입니다. 오른쪽 수는 패널이 지지대 전체의 긴 치수로 하위 바닥에 사용될 때 패널의 최대 중심 간 간격 (인치)입니다. APA RATED STURD-I-FLOOR 및 APA RATED SIDING 패널의 스팬 등급은 단일 숫자로 나타납니다.

OSB를 지탱하는 지지대의 최대 중심 간 간격을 나타냅니다.

왼쪽 48이란 숫자는 지붕,벽체에 사용될때, 오른쪽 숫자24는 하부 바닥재(서브플로어)로 사용될때를 최대 중심간 간격을 나타냅니다.

​

APA RATED SHEATHING과 같은 APA RATED STURD-I-FLOOR 패널의 스팬 등급은 3 개 이상의 지지대에서 패널의 긴 치수 또는 강도 축이있는 인치 단위의 지지대에 권장되는 최대 중심 간 간격입니다.” 스팬 등급은 두께가 아닌 강도에 의해 결정됩니다.

​

④ Bond classification​

Exposure1 : 장기간의 기후 노출에 적합하지 않음.

Exposure2 : 외부 노출에 적합하지 않음

​

⑤ 밀 두께는 인치로 표시됩니다.

OSB의 두께는 11.1mm(7/16 inch),0.703IN

​

⑥ Mill Number 이 숫자는 생산 공장을 나타냅니다. APA에서 부여한 제조 공장 고유 번호

​

⑦ Product standard

PS-2 10은 패널이 충족해야하는 자발적인 표준입니다.

​

16. STRENGTH AXIS OSB 외장 패널면 방향 표시.

THIS DIRECTION : OSB의 강축방향을 나타냄. 화살표가 그려져 있음

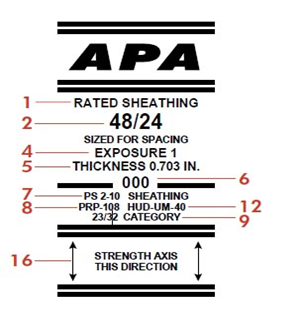

1.Panel grade — The term “grade” may refer to panel grade or veneer grade. Panel grades are generally identified in terms of the veneer grade used on the face and back of the panel (e.g., A-B, B-C, etc.) or by a name suggesting the panel’s intended end use (e.g., APA Rated Sheathing, Underlayment, etc.)

2.Span Rating — Two numbers separated by a slash. The left-hand number is the maximum recommended center-to-center spacing for supports in inches when the panel is used for roof sheathing with long dimensions across supports. The right-hand number is the maximum center-to-center spacing of supports in inches when the panel is used for subflooring with the long dimension across supports. The Span Rating on APA RATED STURD-IFLOOR and APA RATED SIDING panels appears as a single number. The Span Ratings for APA RATED STURD-I-FLOOR panels, like those for APA RATED SHEATHING, are based on application of the panel with the long dimension or strength axis across three or more supports.

3.Tongue-and-groove — A system of jointing in which the rib or tongue of one member fits into the groove of another. In Sturd-I-Floor panels, tongue-and-groove edges eliminate the need for blocking beneath panel edges for support.

4.Siding face grade — Grade identification of siding face, based on number of repairs and appearance characteristics.

5.Species group number — Classified according to strength and stiffness under manufacturing standard PS 1 into Groups 1 through 5. Group 1 woods are the strongest, Group 2 second strongest, and so on.

6.Bond Classification — Exposure ratings for APA wood structural panels may be Exterior or Exposure 1. The classifications are based on the severity and duration of weather and moisture exposure the panels are designed to withstand, and the wood materials and adhesives used in manufacture.

7.Mill thickness declaration — Designated thickness subject to tolerances specified in standard.

8.Mill number — Manufacturing mill identification number.

9.Product Standard — An industry product manufacturing or performance specification. Voluntary Product Standard PS1-09 for Construction and Industrial Plywood was developed cooperatively by the plywood industry and U.S. Department of Commerce. Voluntary Product Standard PS2-10, Performance Standard for Wood-Based Structural Use Panels, establishes performance criteria for specific designated construction applications.

10.APA’s Performance Rated Panel Standard — A standard applying to panels such as APA RATED SHEATHING, APA RATED STURD-I-FLOOR, and APA RATED SIDING. Panels manufactured to meet APA performance standards must satisfy rigorous, exacting performance criteria for the intended applications.

11.HUD recognition

12.Performance Category — A panel designation related to the panel thickness range that is linked to the nominal panel thickness designations used in the International Building Code IBC) and the International Residential Code (IRC).

13.Panel grade, Canadian standard — Some APA panels are manufactured to both U.S. and Canadian standards, and carry a dual mark, as shown in the Rated Sheathing mark above. Other panels may carry a single mark for either the U.S. or Canadian standard.

14.Panel mark — Rating and end-use designation, Canadian standard. In the Canadian span mark, the “R” signifies roofs and the “F” represents subfloors.

15.Canadian Performance-Rated panel standard

16.Panel face orientation indicator

​

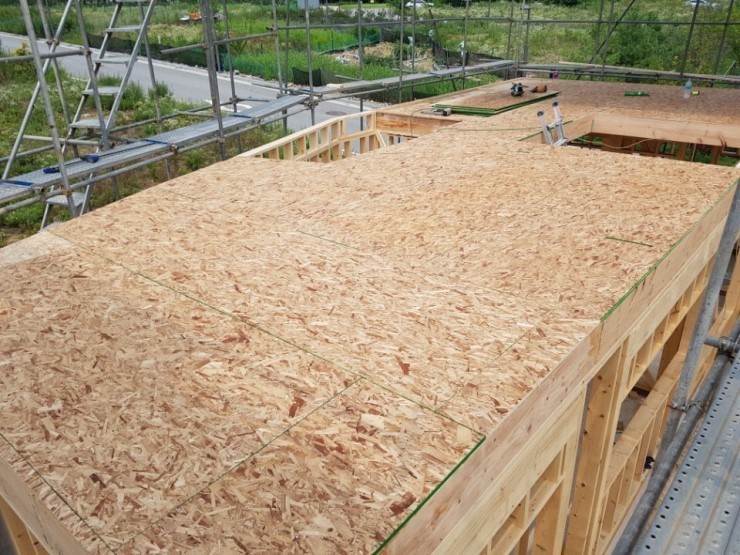

STEP26-2: 목조주택의 장선(Floor Joist)와 T&G OSB깔기와 주의사항

​장선 (Floor Joist) 위를 덮는 덮개재입니다. 일반적으로 필드에서는 바닥합판이라고 쉽게 불리지만 절대로 합판은 아닙니다.

1. 일반적인 서브플로어(T&G) 설치 실수 6가지만 주의 하면 된다.

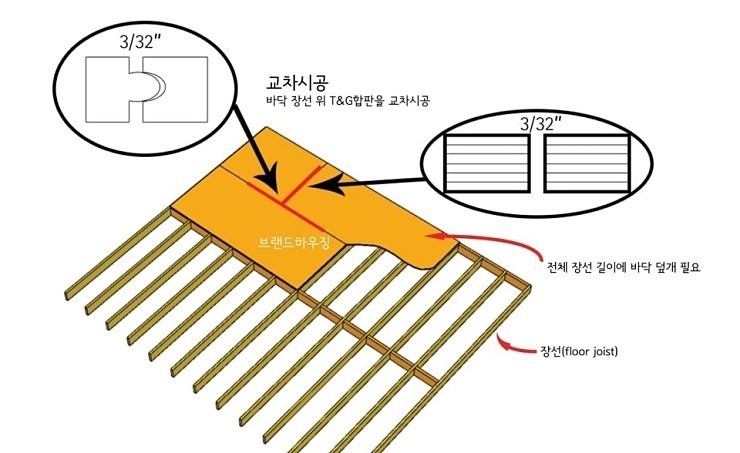

① 서브플로어(T&G)는 설치시 서로 엇갈림 시공이 원칙이다 .그림 26-5

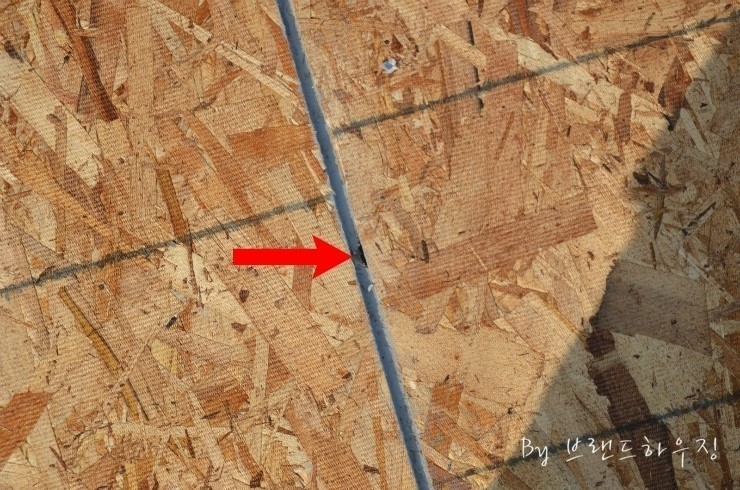

② 제조업체는 패널 끝과 가장자리에 1/8" 인치를 띄우는 것을 권장합니다.

일부 프리미엄 서브플로어(T&G)의 경우 패널 가장자리를 따라 0.0625 인치로 충분할 수 있으므로 지침을 참조. 간격이 1/8" 인치보다 넓으면 움직임과 소음이 발생할 수 있습니다.

③ 서브플로어(T&G) 시공방향을 조절하여 Tongue부분을 망치로 때려서 파손시키는 일이 없도록 한다.

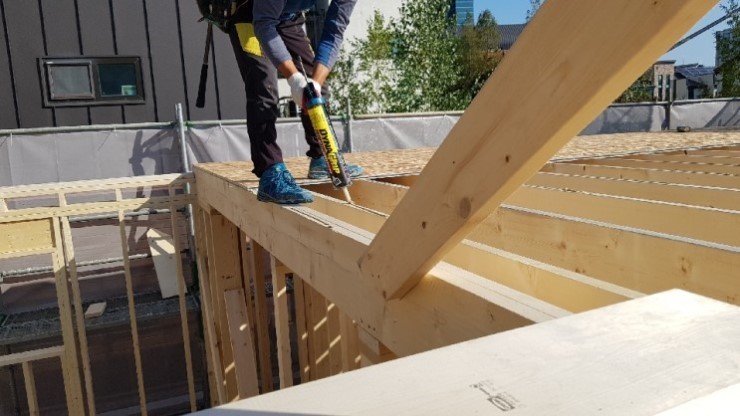

④ 목조용 접착제 글루를 joist에 바르고 서브플로어(T&G)에 못으로 임시 고정후에 글루가 마른뒤 전체 못박기를 실시하면 글루의 이탈을 방지한다. 서브플로어(T&G)을 설치할 때는 반드시 적절한 목조용 접착제를 사용해야 후에 바닥에 생길 수 있는 ‘삐그덕’ 거리는 잡음을 잡을 수 있다.

이 때 사용되는 목조용 접착제로는 Sub-floor glue라는 특수한 용도의 접착제가 있는데, 이 glue는 굳은 후에도 어느 정도 탄력성이 있는 것이

특징이다. 최근에는 우레탄 폼으로 만든 접착제를 사용하는 경우도 있다. 만일 바닥에 방통을 치지 않고

​서브플로어(T&G) 위에 바로 마루를 깔거나 카펫을 까는 경우라면, 바닥재 시공 전에 1-1/2 인치 목조용 나사못으로 서브플로어(T&G)과 조이스트를 다시 한번 고정해야 한다. ​그림 26-7

⑤ 대부분의 서브플로어(T&G)는 비가 올 경우 물을 배출하는 데 도움이되는 노치가 있지만 막힌 경우는 임시 타공을 해준다.

​그림 26-6

⑥ 서브플로어(T&G) 취부시에 부착면적이 최소 2경간이상 즉, 32"이상 되게 한다. ​

그림 26-5

그림 26-6 서브플로어에 있는 물구멍 노치

그림 26-7

2. 서브플로어(T&G) 위에 방수시트를 시공하는 방법도 있다.

① 장마철에는 목조주택 공사하기에 가장 힘든 시절이다. 외부에 강관비계가 설치하기전 2층 벽체가 설치하는 중에

비가 온다면 도저히 천막이나 어떤 보양지로도 목구조 골조에 비를 피하기는 힘들다.

그래서 비가 오더라도 서브플로어가 젖는 것이 싫다면 이렇게 방수쉬트를 한번 깔아주면 목구조가 덜 피해를 입는다.

② 단점은 서브플로어와 방수쉬트사이에 물이 고이게 되면 장기가 건조가 힘들어 서브플로어가 손상이 될수도 있다.

3. 서브플로어(T&G) 설치후 검사 방법

① 티앤지 즉 서브플로어를 설치시 8d 못을 사용한다. 티앤지의 모서리는 6인치 간격, 안쪽은 12인치 간격으로 못을 시공하나

실제로 해당 층수 바닥위에서 못간격을 점검이 가능하다.

② 못 간격만큼 중요한 점검방법이 목구조의 단점이라고 하면 사람이 다닐때 삐거덕 거림 소리이다.

직접 체중을 실어서 티앤지 조인트 부위를 밟아보다가 소리가 들린다면 글루가 제대로 채워지지 않았거나 못의 시공불량이다.
