CHECK STEP 100 순서대로 읽다 보면 너무도 쉽게 완성되는 나의 집
STEP 24 [목조주택과 콘크리트 주택 공통]
창호[窓戶]
창호[窓戶] 의 정의에 대해 알아보자! 창(窓)과 호(戶)의 복합어이다
창호란 창과 문을 총칭하며 외부 창호와 내부 창호로 구분한다. 외부 창호엔 일반 창문, 현관 문, 다용도실 문, 방화 문, 셔터 등 설치 장소와 개폐 방식, 용도에 따라 다양한 종류가 있고 내부 창호엔 각 실의 방문과 공간을 분리하는 중문이 대부분이다.
많이 헷갈릴수 있기때문에 필자의 경우는 우리가 일반적으로 외부에 유리가 붙어 나오는 창호를 창문이라고 지칭하고 내외부 창호중에 사람이 들락거릴수 있는 것에 대해 도어 또는 문이라고 설명을 하겠습니다.
)
외부 창호라고 한자화 되지만 필자는 [창문] 이라 이야기 한다.
)
내부 창호라고 한자화 되지만 필자는 [도어,문] 이라 이야기 한다.
STEP 24: 1층 창호 위치와 점검, 벽체수직 점검
(블루노트 점검)
■창호의 사이즈에 따른 벽체에 오프닝 사이즈를 잘 체크하여야 한다. 콘크리트 주택의 경우는 벽체공사 완료후에 현장에서 실측을 한다고 스텝23에서 이야기 했으니 약간의 오차가 있으면 건축사와 건축주 협의 하에 창호를 줄일수가 있으나 목조주택의 경우는 공정을 빠르게 진행하기 위해서 그리고 골조공사의 정확도가 높은 점을 이용해서 창문을 골조공사 시작전에 발주를 하게 되니 골조가 문제점이 있는지 벽체가 올라 갈때마다 점검을 하는 것이 좋다.
콘크리트 주택, 목조주택 대부분 크게 3가지 분류의 창문을 사용한다
1) 미국식 기성 수입창문
2) 수입 유럽식 주문 생산 시스템창문(유리: 국산, 프레임: 수입)
3) 국산 유럽식 주문 생산 시스템 창호창문(유리:국산, 프레임: 국산)
TIP: 1번 미국식 기성 수입창문의 경우는 대부분 목조주택에서 사용을 하고 있으며 이 미국식 창문를 보면 목조주택인지 콘크리트 주택인지 금방 구분을 할수 있을 정도다.
목조주택을 지어본 시공자라면 미국식 창문의 기본적인 특징들을 잘 알고 있기 때문에 멀리서 보더라도 목조주택이란걸 알아 볼수 있는 이유이기도 하다.
■벽체의 수직점검이 중요한 이유는 기준층이기 때문에 2층 구조물을 시공하는데 정확성을 확보하는 목적도 있지만 수직이 맞지 않으면 실내문 설치나 마감을 할때 정확하게 하기 위해서이다.
STEP 24-1: 미국식 창문의 오프닝 치수
미국식 기성품 창문의 경우는 규격표가 국내 규격과는 다른 사이즈를 보고 당황해 하거나 오류를 범해서
골조를 수정하는 경우를 많이 봤다.
)

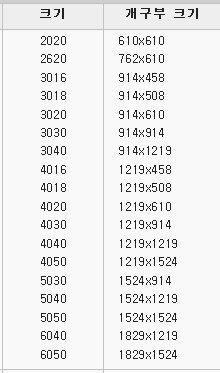

위의 표는 미국식 창문를 고를때 무조건 봐야 할 내용입니다. 그럼 여기서 미국식 창문의 사이즈에 대해 자세히 알아보자!
창호 크기를 보면 2020, 3030, 5068 이런 창호 크기를 볼수 있다. 위표에서 좌측과 우측의 창호 개구부의 를 표기해 놓은겁니다. 대부분 미국식 창문의 경우는 중국산도 미국산도 사이즈가 피트, 인치로 나오는 것을 유의 해야 합니다.
그럼 쉽게 2030이라고 나오는 것에 대해 체크를 해본다. 앞에 두자리가 가로크기, 뒤에 두자리가 세로크기 입니다.
2030은 읽을 때부터 주의 해야 한다. 이천삼십이라도 읽고 이공삼공이라고도 읽는다.
이 모든것은 어떻게 읽어도 틀린 대답은 아니지만 정확하게 읽으려면 [이공삼공]이라고 읽고
[2피트 0인치 3피트 0인치]라고 생각해야 정확한 내용이다.
그럼 5668이란 크기가 나와 있다면 더 헷갈릴수가 있다. 간혹 창문를 판매하시는 분들 조차도 헷갈려 하는 경우다. 그럼 다시 한번 필자와 같이 공부해서 왠만한 전문가보다 제대로 알아보자.
5668은 어떤 사이즈 인가요
가로오프닝 치수는 2피트 6인치, 세로오프닝 치수는 6피트8인치 입니다.
근데 모두들 헷갈려 하는게 두가지가 있는데
첫번째는 56인치 68인치라고 생각 하거나 두번째는 5.6피트 6.8피트라고 하는 거다.
56이면 "5피트 6인치"로 인치로 환산하면 (5피트*12+6인치) "66인치"가 됩니다. (1feet = 12inch)이기 때문입니다.
우리나라의 밀리미터단위와 미국의 인치단위에서 발생하는 헷갈리는 부분입니다.
)

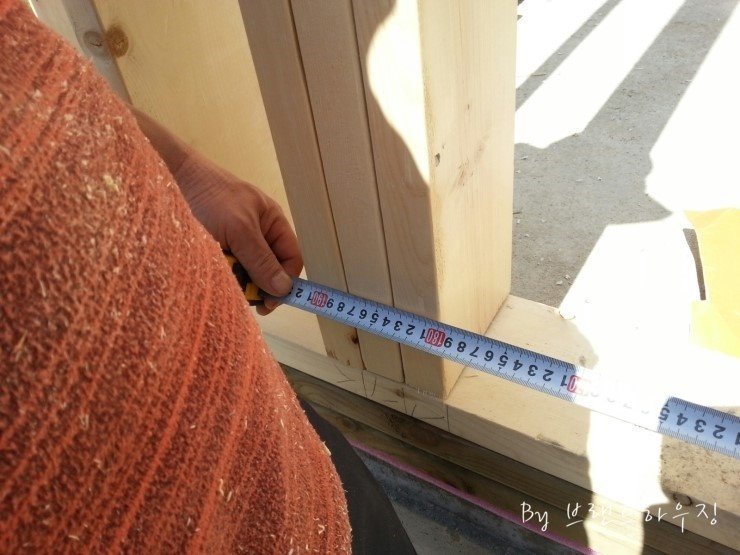

창문 사이즈 검측
STEP 24-2: 국내-수입 창문과 도어의 오프닝 치수
창문과 도어에 오프닝치수에 여유치를 두는 이유는 벽체의 수직이 많지 않은 경우와 골조공사의 오차에 대한 실수를 미리 예방하기 위함입니다.
대략적으로
철근 콘크리트 주택의 여유치는 상하:4cm, 좌우:4cm 정도 여유치를 둡니다.
(예:1200x1500일경우는 1240x1540 정도의 오프닝 치수)
목조주택의 여유치는 상하:2cm, 좌우:2cm 정도 여유치를 둡니다.
(예:1200x1500일경우는 1220x1520 정도의 오프닝 치수)
둘다 각 시공사의 시공오차를 경험치고 계산하면서 점점 여유치를 줄여가면 됩니다.
골조개구부(Rough opening)
창호 즉 문 또는 창문을 달 수 있도록 골조부재에 설치된 개구부
)

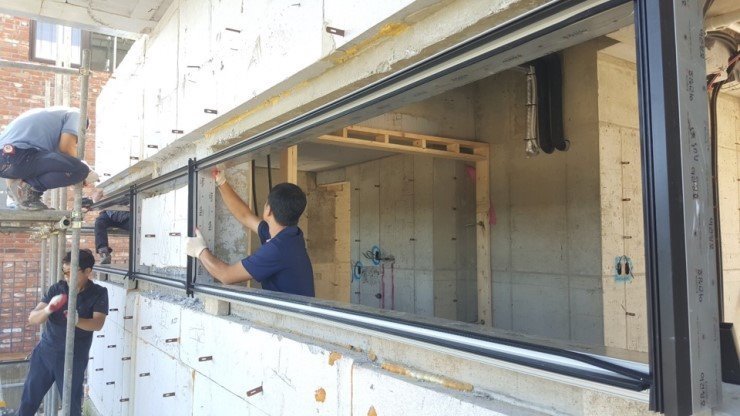

금서당의 철근 콘크리트 주택의 창호 설치 모습
)

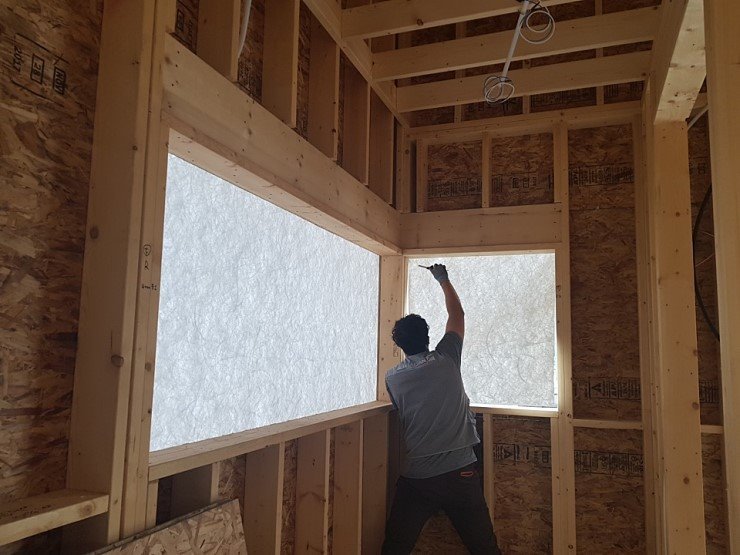

하우스37.5 목조주택 창호 설치
STEP 24-3: 창호 설치시 가장 틀리기 쉬운 부위 점검
필자의 경험상 창문과 도어에서 가장 틀리기 쉬운 위치를 먼저 이야기 해본다.
가. 주방창의 위치 : 주방가구를 세팅을 해야 하므로 제일 중요하면서도 주방팀이 도면을 현장이나 디자인한것을 몇번 수정하다보면 자칫 최종 건축도면에는 반영이 되지 않는 경우가 가장 많았다.
[현장에서 현장소장님이 한번더 꼼꼼히 챙기겠지만 건축주가 주방을 변경해서 설계사무실에만 이야기 하는등 여러가지 변수가 생길수 있으니 한번더 체크해 볼 필요가 있다.]
나. 화장실창문의 위치: 화장실의 창문 같은 경우는 개인의 프라이버시에 따라 위치가 아래 위로 옮겨지는 경우가 많다.
창문이 실제로 도면 대로 개구부가 뚫려 있다 하더라도 옆집과의 이격거리와 옆집의 창문를 실제로 보게 되면 창문이 옮겨 지는 경우가 많다.
다. 현관문의 크기와 다용도실문
요즘은 필자의 경우도 일본 수입 현관문과 다용도실문에 대해 다양한 상품이 있지만 현관문과 다용도실은 보통 마지막까지 결정을 하지 못하는 경우가 있어서 한번더 꼼꼼히 체크를 해주어야 한다.
도면상 현관문과 다용도실문의 높이는 2100mm 인데 나중에 2400mm짜리 시공해주세요 라고한다면
정말 수정하기 힘들기 때문에 1층 벽체가 섰을때 건축주는 한번더 현장을 방문하여 현관문, 다용도실 문의 높이를 실제로 체험해볼필요가 있다.
라. 방문의 위치: 최종적으로 한번더 방문이 이렇게 설치되면 붙박이장이나 침대머리에 걸리는 것이 없는지 한번더 체크 해 보아야 한다.
현장에서 "옮겨주세요" 이런만 자주 하면 안되지만, 그 말을 못해서 평생후회하며 사는 것보다는 낫다.
)
아래는 필자의 건축주 윌리님이 올리신 글인데 위의 내용과 잘 부합하는 내용이라 올려본다.
사례1]

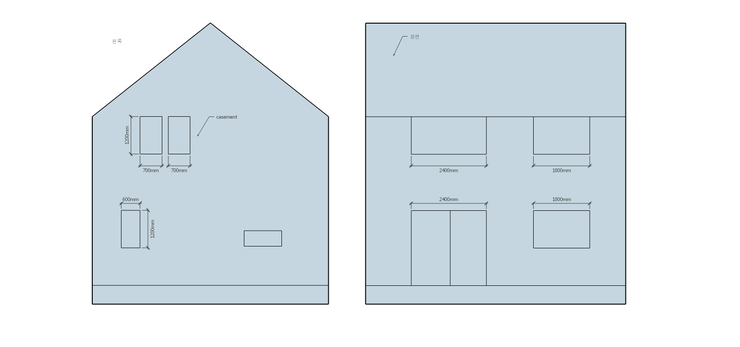

왼쪽면 방2 창문을 LS에서 casement 2개로 나눴습니다. 길쭉한 모양들로 통일하는게 좋을 것 같아서요. 사이즈가 적당한지 모르겠어요.(700*1200) 1층 다용도실은 그냥 어닝으로 가고 600*1200으로 키를 키웠습니다.
정면 부엌과 2층 가족실 창 사이즈와 개수 조정했어요. 아무래도 창이 너무 넓으면 밤엔 추울 것 같아서요. 그런데 1층 LDK가 너무 어둡진 않을까 모르겠네요. 아파트에만 살아봐서... 영 감이 오질 않네요.
)
윌리님의 게시글
사례2]
이제 저희 집 골조가 마무리 되어갑니다.
가서 볼때마다 넘 뿌듯하고 웃음이 절로 나오네요
큰아이가 정말 좋아하네요 쉬는 날이면 매번 우리집보러가자고 합니다 ㅎㅎ
그런데 음.. 저희가 집을 짓는과정에서 왠만큼 확인했고 다 괜찮다고 생각한 부분인데
골조가 올라가면서 수정하고 싶은 부분이 생겨나고 있네요
예를들면 다용도실 여닫이 문에서 미닫이 문으로 변경하고 싶다는 요런 정도의 변경사항이요
그리고 브하에서 확인해줬으면 하는내용은 에어컨 위치같은거요
변경하고 싶다고 또 다 변경할수 있는여건이(문크기라던지등등으로 인해)되는지 안되는지
저희는 정확하게 모르거든요 될것도 같은데 안될수도 있는거라서요^^;
에어컨 위치같은거나 뭐 앞으로 타일이나 악세사리부분등도 저희가 선택하고 확인해주셨으면 하는 사항이구요
요런부분은 박부장님께 구두로 전달하고 있지만 혹시나 누락되거나 또 사람들간의 일이라서
듣고 잊을수도 있는부분이고 깜빡 할수도 있는부분이기도 하죠~~
요런 부분 온라인상에 글을 남겨놓으면 확인해주시는것은 어떨까요?
에어컨 위치라든가 요런것은 별것 아니고 박부장님한테는 전달했지만 온라인상에 다시 남기는것은
브하에서 다시 한번 확인해주셨으면 해서 올리고 있는거라서요

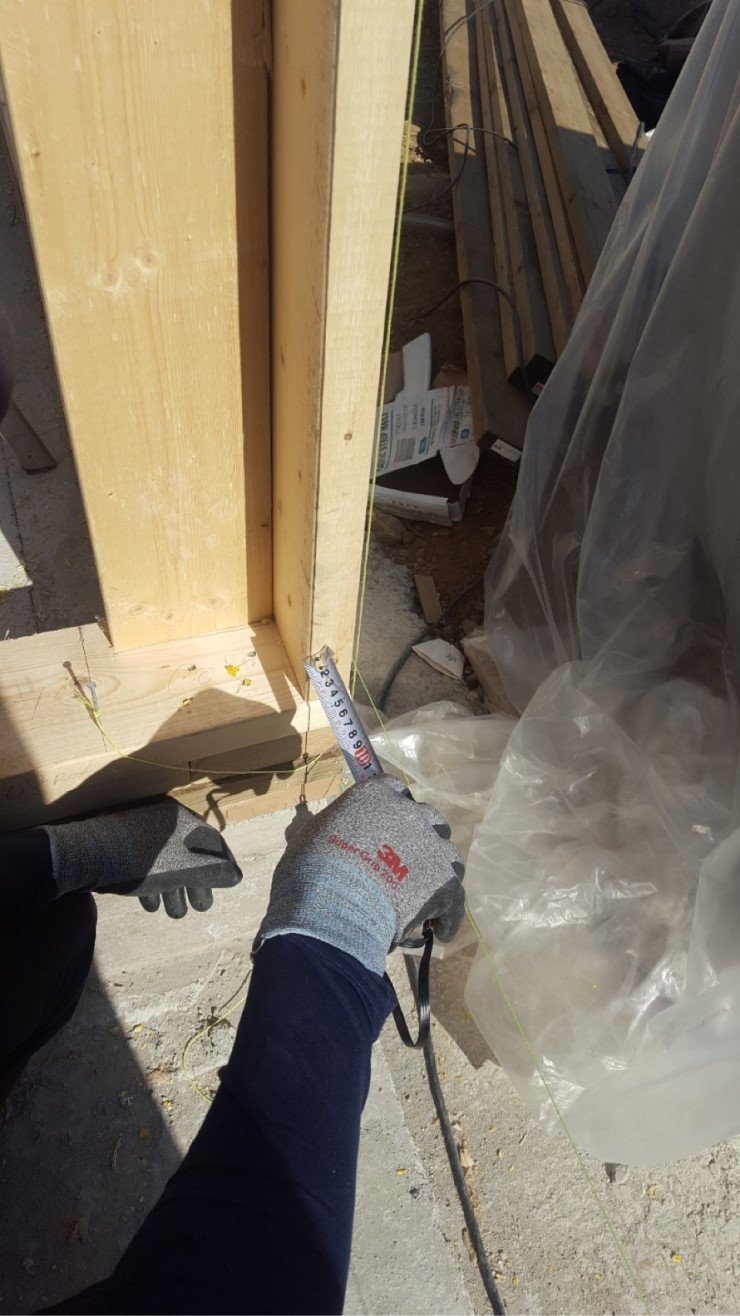

STEP 24-3: 벽체의 수직상태 점검
목조주택, 콘크리트 주택 어떤 구조로 시공을 하던지 벽체의 수직점검이 중요한 이유하다.
기준층이기 때문에 2층 구조물을 시공하는데 정확성을 확보하는 목적도 있지만 수직이 맞지 않으면 실내문 설치나 마감을 할때 정확하게 하기 위해서이다.
만약 수직이 맞지 않는 다면 일어 날수 있는 몇가지 문제점을 정리 해본다.
가. 실내문 설치시 문은 수직으로 설치되지만 벽체가 기울어져 있다면 옆에서 볼때 문틀이 위쪽은 좁고 아래쪽으로 갈수록 문틀이 넓어져서 마감 상태가 불량 해지는 경우가 많다.
그나마 철근콘크리트 주택의 경우는 내부에 목상을 시공할대 조절할수 있지만 목조주택의 경우는 별도의 목상을 설치하지 않는 경우가 많기 때문에 더욱도 수직에 신경을 써야 한다.
나.외부도어의 경우는 벽체의 수직상태가 많지 않는다면 [가]의 경우처럼 마감도 문제지만 도어 시공후에 시간이 장기간 흐를수록 열고 닫는데 문제가 많이 발생한다.
다. 기준층의 벽체가 기울어 있으면 그 다음 공사인 슬라브 공정에서도 한쪽으로 기울고, 2층이 올라가면서 또 기울고 이런 악순환이 반복되면 실제 골조공사가 완료 된다음 집이 한쪽으로 기울어보이는 경우도 발생하지만 육안으로는 보이지 않지만 실제로 사게후리(추)를 띄워보면 지붕과 기초까지 10센치 이상 벌어지는 경우가 많다.
이 기울어지는 정도는 목조주택보다는 실제로 콘크리트 주택에서 많이 오차가 발생하는데, 콘크리트 주택의 경우 10cm정도는 당연히 그 정도 오차는 있다고 말하는 작업자가 많을 정도다.
이렇게 되면 외부 단열재를 붙이거나 외장 마감을 하기가 힘들어 지기때문에 기준층에 대한 정밀도가 필요한 이유이다.
)
)
STEP 24-4: 못을 꼼꼼히 박아주세요라고 현장소장님과 목동팀에게 이야기하기
목구조는 고정단 철근콘크리트구조와는 다르게 목재와 목재의 연결이 핀구조이다.
구조역학에 나오는 이야기지만 쉽게 설명을 하자면 철콘의 ㄱ자는[슬라브와 벽체를 기억자라고 생각하면] 절대로 벌어지지 않는 구조이지만 목재는 핀구조.. 맞습니다. 우리가 생각하는 PIN입니다. 이게 유동적이게 욺직인다는 뜻이다. 그래서 지진에 강하다는 장점도 있지만..
이 못을 많이 시공하면 할수록 좋은 구조가 된다.
그래서 아래에 못박기 최소 규정이 있다. 사람들은 아래 사진을 목박기 표준이라 생각하지만 아래 표는
못박기의 최소 규정이다. 그리고 못박기에 대한 규정은 최소 규정이며 구조설계사무실에서 구조도면이 정확하게 나와 있다면 구조 도면의 못박기를 참조 해야 한다.
미국의 UBC와 우리나라의 목구조설계기준에 포함되어 있는 못박기 기준은 서로 유사하며 그 내용은 아래 표와 같으니 참조 하면된다.
경골목조건축에 적용되는 못박기 기준
|
구분 |
결합부 |
못박기 기준 |
|
|
못박기방법 |
못치수와 갯수 |
||
|
1) |
장선에서 토대 또는 큰보 |
경사못박기 |
65mm못 3개 |
|
2) |
보막이에서 장선, 각 끝면 |
경사못박기 |
65mm못 2개 |
|
3) |
밑깔도리에서 장선 또는 보막이 |
수직못박기 수직못박기 |
중심간격 400mm로 90mm못 |
|
밑깔도리에서 장선 또는 보막이 |
중심간격 400mm마다 90mm못 3개 |
||
|
(가새벽 구조용 판재에서) |
|
||
|
4) |
위깔도리에서 스터드 |
끝면못박기 |
90mm못 2개 |
|
5) |
스터드에서 밑깔도리 |
|
65mm못 4개, 경사못박기 |
|
또는 90mm못 2개, 끝면못박기 |
|||
|
6) |
2중 스터드 |
수직못박기 |
중심간격 600mm로 90mm못 |
|
7) |
2중 위깔도리 |
수직못박기 |
중심간격 400mm로 90mm못 |
|
8) |
위깔도리, 겹치거나 교차부 |
수직못박기 |
90mm못 2개 |
|
9) |
연속 윗막이보, 2개 |
|
중심간격 400mm로 각 모서리를 |
|
따라 90mm못 |
|||
|
10) |
천장 장선에서 위깔도리 |
경사못박기 |
65mm못 3개 |
|
11) |
연속 윗막이보에서 스터드 |
경사못박기 |
65mm못 4개 |
|
12) |
평보, 간막이벽 위에 겹치는 곳 |
수직못박기 |
90mm못 3개 |
|
13) |
평보에서 평행 서까래 |
수직못박기 |
90mm못 3개 |
|
14) |
서까래에서 위깔도리 |
경사못박기 |
65mm못 3개 |
|
15) |
조립 모서리 스터드 |
|
중심간격 600mm로 90mm못 |
|
16) |
조립 큰보와 보 |
|
상하단에서 중심간격 800mm로 100mm못 |
|
끝면과 각 연결부에서 100mm못 2개 |
|||
|
17) |
두께 38mm 널판 |
|
각 지지부위에서 90mm못 2개 |
|
(갑판의 경우 방청못) |
|||
|
18) |
바닥밑판, 지붕과 벽 덮개에서 골조: |
|
50mm못(방청못) |
|
두께 12mm 이하 |
65mm못(방청못) |
||
|
두께 15-25mm |
75mm못(방청못) |
||
|
두께 28-31mm |
|
||
|
19) |
구조용 판재 외벽널에서 골조: |
|
50mm못(방청못) |
|
두께 12mm이하 |
65mm못(방청못) |
||
|
두께 15mm이하 |
|
||

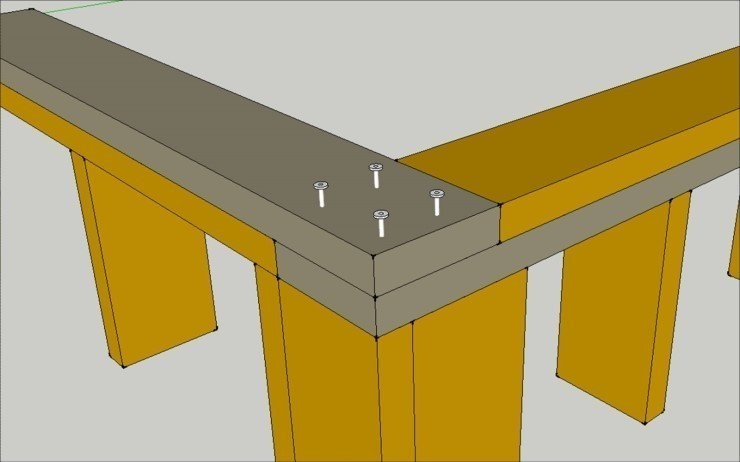

그림이 없으니 생각보다 어렵지만 예를 들어서.. 8]번 항목은 이렇게 브하 시방서에서는 표시됩니다.
규정에는 못 90mm 2개를 시공하라고 되어 있지만 구조도면에 아래와 같은 그림이 있다면 구조도면에 따라서 이 부위는 4개를 시공하는게 맞다.
)
브랜드하우징 블루노트 이미지
