STEP19는 전문적인 이야기가 많이 나와서 읽는것 만으로는 쉽게 이해가 가지 않을수도 있다.
콘크리트 타설후 크랙방지를 위한 살수-보양작업을 진행하는 것이라고 보면 된다.
현장소장의 입장에서는 오늘만 지나면 양생기간이 최소 5일 정도 되니 휴가같은 시간을 보낼수 있는 좋은 날이다. 그러나 오늘은 정말 많은 고생을 해야 하는 날이다.
오늘 공부할 내용은 콘크리트 타설 전-중-후 이렇게 크게 3개로 나뉘어 진다.
줄기초의 슬라브 부위입니다.
1.슬라브를 타설전에는 반드시 스텐리스 L형앙카를 최소 50개 이상 준비하여야 한다.

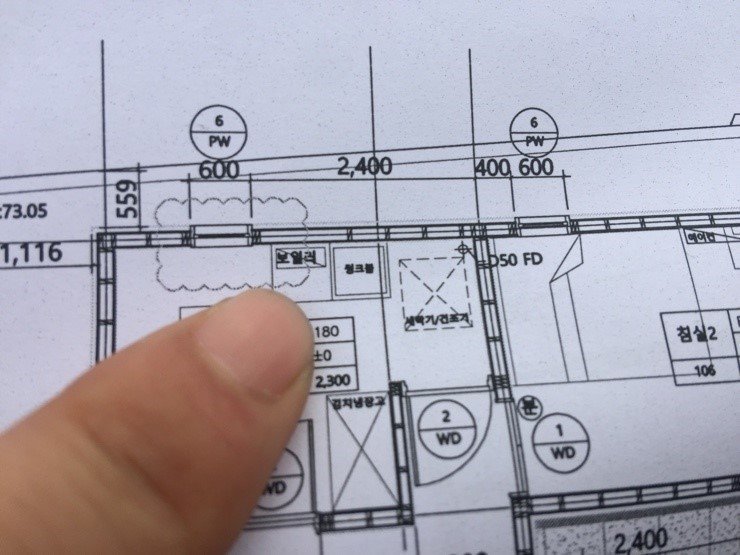

2. 건축물의 기초 오차범위 점검

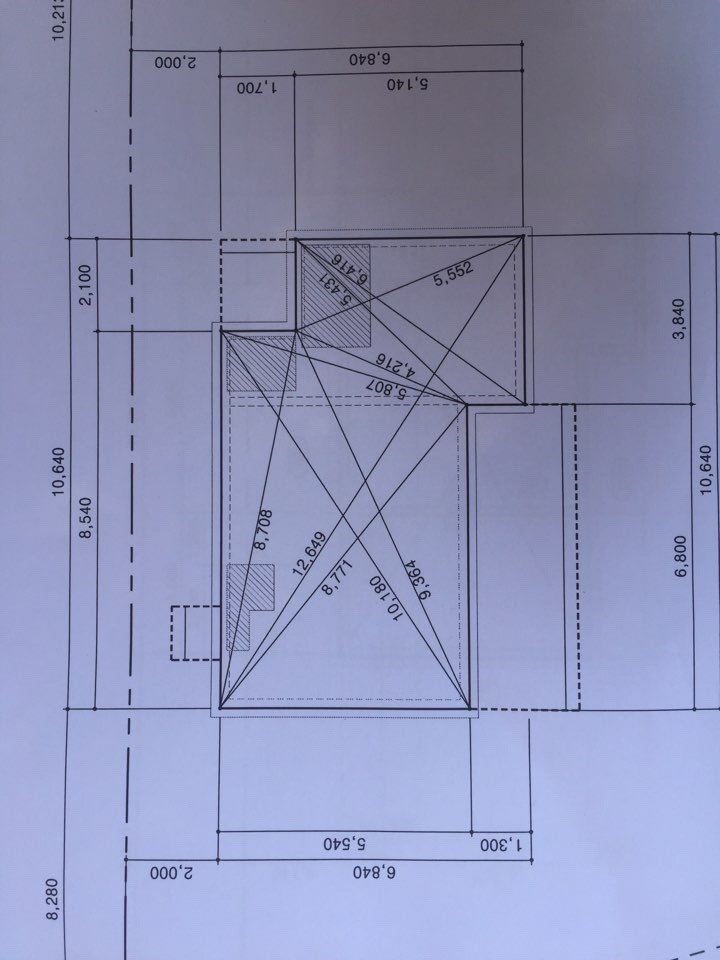

- 짧은 대각선의 최대 오차범위는 5mm
- 큰 대각선의 최대 오차범위는 7mm
- 건축물과 대지 경계선의 오차 범위는 최대 15mm
3. 전선관 배관작업 상태확인/ 급,배수,오수 등의 설비배관상태확인, 철근의 피복두께 확인과 화장실 슬라브 다운자리를 정확하게 체크 한다.
4. 데크 기초를 타설 할수 있으면 같이 병행한다.
5. 정화조 상하부 슬라브 타설도 같이 병행하여 타설 할것.
6. 기초옹벽위에 있는 흙은 부착력을 떨어트리므로 블로어 청소 또는 물세척을 한다.
7. 철근의 평활도 점검, 거푸집 수직확인, 레벨, 서포트와 폼타이의 고정 여부를 재확인한다.
8. 1-7 사항을 감리자나 설계사무실에 통보하거나 점검을 받는다.
1.슬라브를 타설전에는 반드시 스텐리스 L형앙카를 최소 50개 이상 준비하여야 한다.
L형 앙카의 시공 방법(블루노트 디테일 이미지 참조)
- 1/2인치(12.5mm)두께의 L형 앙카를 1.2M 간격으로 시공함을 원칙으로 한다.
- 외벽부의 앙카 심기를 한다. 무리하게 내벽을 시공하다 화장실 다운부위 목재를 밟다가 손상하지
말 것.
- 코너부위는 최소 30CM를 띄워서 시공할 것.
- 머드씰 방부목 한 개에는 최소 2개 이상 시공되어야 한다.
- L형 앙카의 방향은 L 자가 기초 내부로 향하게 심는다.
- L형 앙카의 심는 깊이는 170MM 이상 기초로 삽입되어야 하고 돌출부가 130MM가 되게 한다.
- 기초의 시야기 [슬라브 평탄화] 작업과 동시에 L형 앙카를 심기 시작하여 1시간 내에는 시공한다.
- L형 앙카를 기초에 심은 후 아래위로 5번 이상 흔들어 앙카주위의 콘크리트가 평탄화 되게 만든다.
- 앙카 시공 후에 한번 더 수직을 바로 세운다.

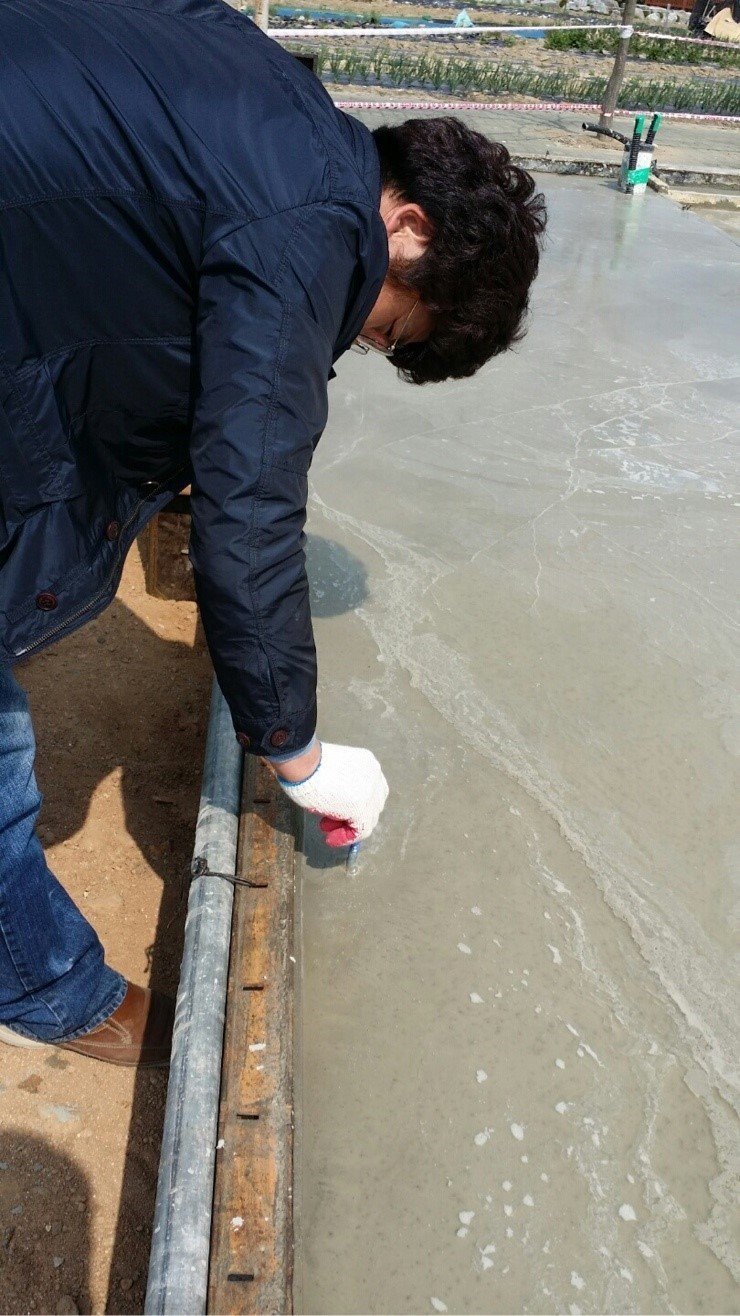

영정도 블이님의 일월재에 L형 앙카 시공

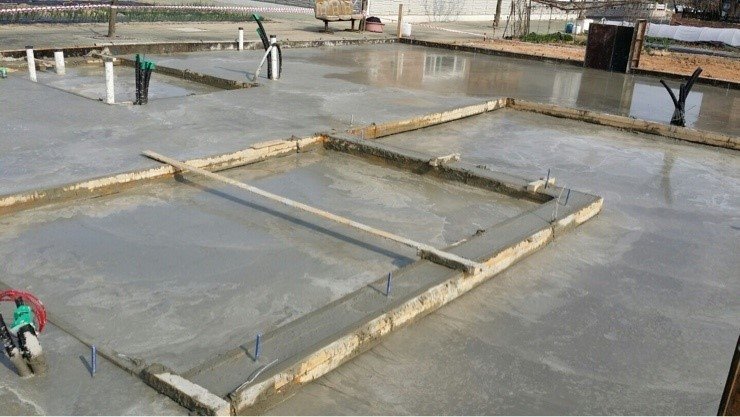

슬라브 다운구간에도 정확하게 시공된 일월재 현장
2. 건축물의 기초 오차범위 점검

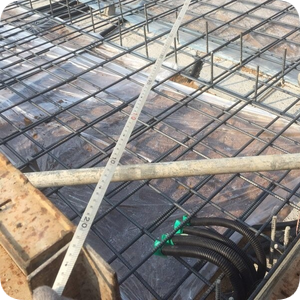

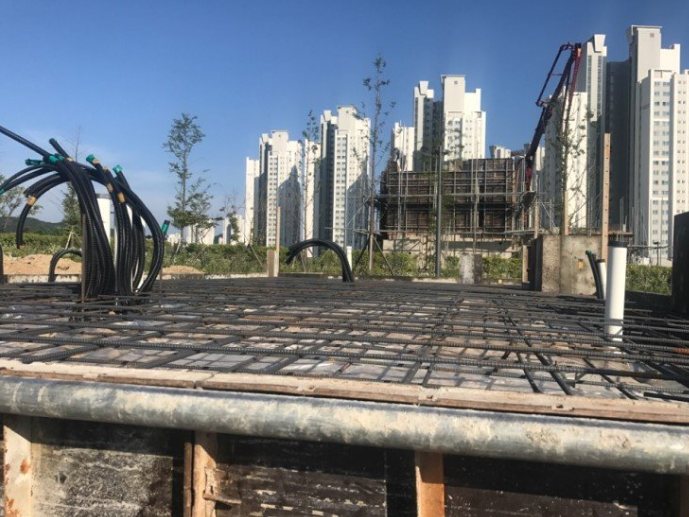

3. 전선관 배관작업 상태확인/ 급,배수,오수 등의 설비배관상태확인, 철근의 피복두께 확인과 화장실 슬라브 다운자리를 정확하게 체크 한다.
4. 데크 기초를 타설 할수 있으면 같이 병행한다.
몽드님의 경우는 데크 기초를 따로 타설을 했다.
5. 정화조 상하부 슬라브 타설도 같이 병행하여 타설 할것.
청주 미담하우스 정화조 상부 슬라브 레미콘 타설
6. 기초옹벽위에 있는 흙은 부착력을 떨어트리므로 블로어 청소 또는 물세척을 한다.
여유헌 옹벽 상부 흙 제거
세종 꿈꾸는가 옹벽 상부 물청소
7. 철근의 평활도 점검, 거푸집 수직확인, 레벨, 서포트와 폼타이의 고정 여부를 재확인한다.

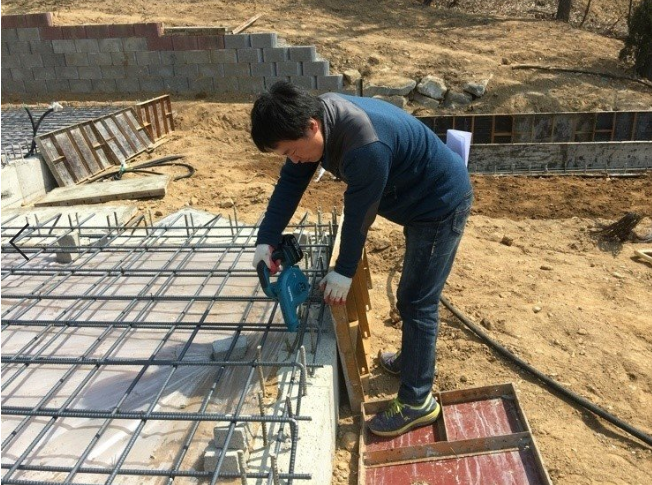

꿈꾸는가 슬라브 철근 평활도 체크
8. 감리자 점검
북한강님 슬라브 타설전 감리자 점검
TIP! 콘크리트 펌프카가 뭔가요?
■ 레미콘 믹스카에서 실고 온 콘크리트를 펌프로 뽑아서 다시 쏘는 장비.

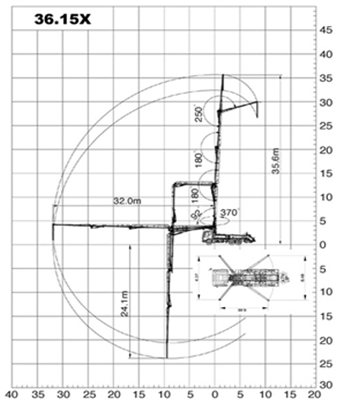

독일의 Putzmeister에서 발명한 큰 대형주사기 2대라고 생각하면 된다. 주사기가 두개라서 하나는 빨아댕길때 다른하나는 밀어내는 동작을 한다. 그걸 동시에 반대로 하니 계속적으로 밀어 올릴수가 있는 원리로 주사기에 물을 주입한후 끝에 호스를 연결하여 고층으로 향한 다음 뿜어내면 대략 60미터까지 올릴수가 있다.
■ 레미콘 믹스카를 장비업체에 전화하면26, 32, 36 얼마짜리 보내줄까요? 라고 한다.
아래 사진에 26M라고 적혀 있는 것이보이죠?
높이 방향으로 최대 26미터까지 레미콘을 타설할수 있다라는 쉬운 이야기입니다.
단독주택의 경우는 그렇게 높지가 않고 길게 앞으로 타설을 하니 그렇게 큰 장비가 필요하지는 않습니다.
위 사진은 최대 36까지 타설을 할수 있다는 이야기 입니다.
1.수직 부재에 콘크리트 펌프카로 부터 직접 타설이 되도록 해서는 골재 분리 등의 위험이 있으므로 세심한 주위를 기울인다.
2. 벽에 부어넣을 때는 보에 콘크리트가 흩어지지 않도록 주의하고 필요에 따라 슈트 등을 이용한다.
3. 보, 슬래브의 부어넣기는 기둥, 보의 콘크리트가 침반되고 나서 동시에 타설한다.
4. 펌프카로부터 먼 곳에서 가까운 곳으로 부어 넣는다.
5. 바이브레이터는 고주파진동기(VPM 12,000 이상)를 사용한다.
6. 바이브레이터는 형틀, 철근, 세퍼레이터 등에 접촉하지 않도록 주의한다. 삽입 간격은 약 60㎝로 하고 이어붓기 시에는 콜드조인트 방지를 위해 부어넣기 시간을 조정하여야 하며 바이브레이터의 봉을 아래 콘크리트 층에도 약 10㎝ 정도 삽입하여 진동을 실시한다.
7. 다짐시간은 1개소당 5∼15초를 기준으로 하며, 다짐이 끝난후 천천히 봉을 빼어낸다.
8. 넘친 콘크리트가 슬래브에 떨어지지 않도록 받침대위에 보양판을 설치한다.
일반 건축주는 잘 모르지만 시공자들은 기초가 철근 콘크리트집인지 목조주택을 위한 집인지 금방 알수가 있다.
STEP19-3에서 일반인도 목조주택인지 철콘집인지 금방 알수 있는 방법과 둘 사이의 차이점에 대해 간단하게 설명을 하고자 한다.
■ 이 집은 목조주택 기초인가요? 철근 콘크리트 기초인가요?
1. 목조주택 기초는 L형앙카가 심어져 있다

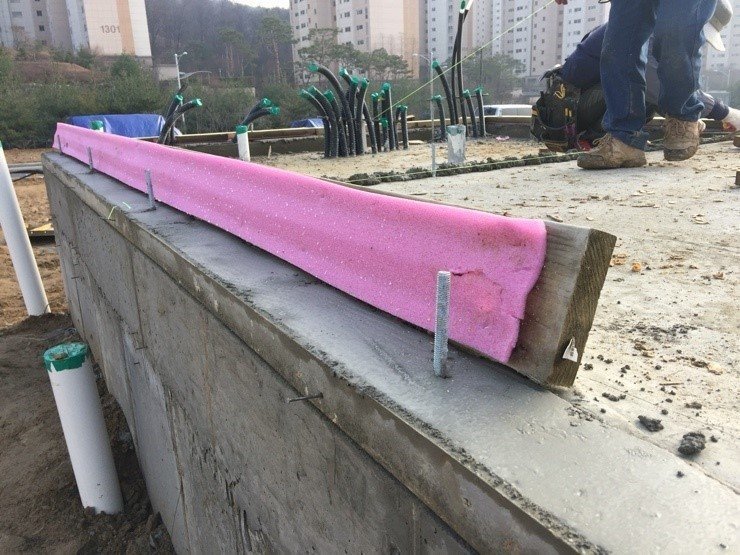

기초의 외부에 L형 앙카가 심어져 있다.
2. 철근 콘크리트 기초를 타설 하고 나면 철근이 올라와 있다.
철근의 기초와 1층벽체와의 정착과 이음을 위해서 철근 있다.

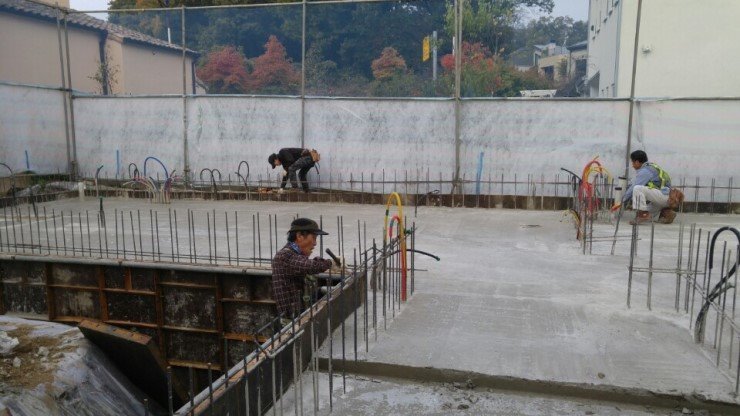

동탄 대장임돠님댁의 기초에 올라온 수직철근
철콘과 목조의 기초는 거의 같다고 보면된다.
철콘의 경우는 기초에서 올라온 수직철근으로 1층벽체를 접합하며
목조의 경우는 기초에서 올라온 L형 앙카로 1층벽체를 접합한다.
■ 여름철 보양 계획 (서중콘크리트 시공)
1. 봄-여름-가을 철에는 살수 작업을 하여 슬라브의 건조수축을 막는다.
2. 너무 더울 경우는 첫 날 비닐을 보양하여야만 슬라브의 크랙이 방지된다.
-서중 콘크리트란 하루 평균기온이 25℃를 초과하는 시기에 시공하는 콘크리트로서 slump의 저하,
수분의 급격한 증발 등으로 인하여 시공함에 있어 복합적인 결함이 발생되기도 한다.
-Bleeding의 증발 속도보다 수분의 증발이 빨라 소성수축균열이 발생한다.
-수화 반응으로 인한 발열량의 증가로 건조수축에 의한 균열이 발생한다

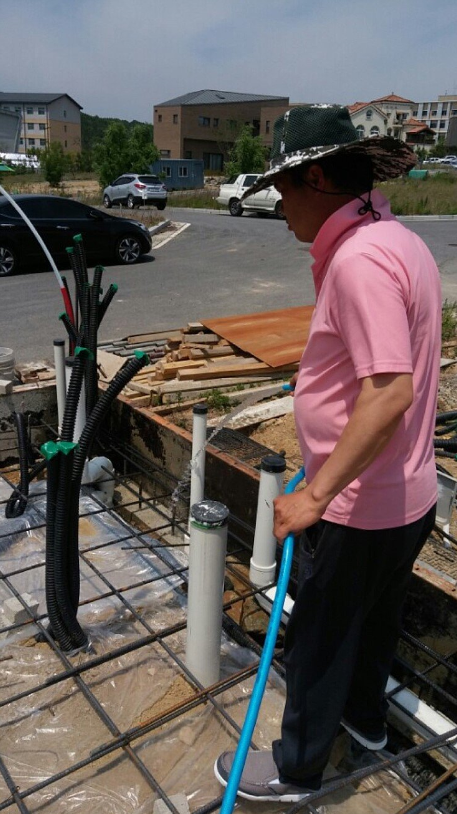

매들라인님댁 슬라브 타설후 살수 계획
■ 겨울철 보양 계획 (한중콘크리트 시공)
혹한기의 경우는 레미콘 타설을 하지 않거나 어쩔수 없을 경우는 난방과 보양을 해야 한다.
그럼 아파트 공사의 동절기 열관리 시간 선정을 살펴보자! 1군, 2군, 3군을 떠나 원청사의 기준이 다르다.
A사는 타설 완료후 36시간 열관리, B사는 타설후 48시간 열관리
L.H 기준 타설 후 48시간 혹은 타설전 12시간 일정 온도 유지후 타설완료후 36시간 보양.
4℃ 이하의 온도에서 콘크리트 시공 시
- 0~4℃ : 간단한 주의와 보온으로 시공
-3~0℃ : 물 또는 물과 골재 가열 필요, 보온 필요
- -3℃이하 : 물과 골재 가열, 적절한 보온, 소요온도 유지필요
위 아파트 레미콘 타설의 경험도 중요하지만 제일 중요한건 타설 직후에 동해를 막기위해서 타설과 함께 계속 보양과 난방등을 이용한 열관리 작업을 하면서 타설하는 것이 좋다.
필자는 동절기 보양작업을 우주선 만들기 라고 표현한다.

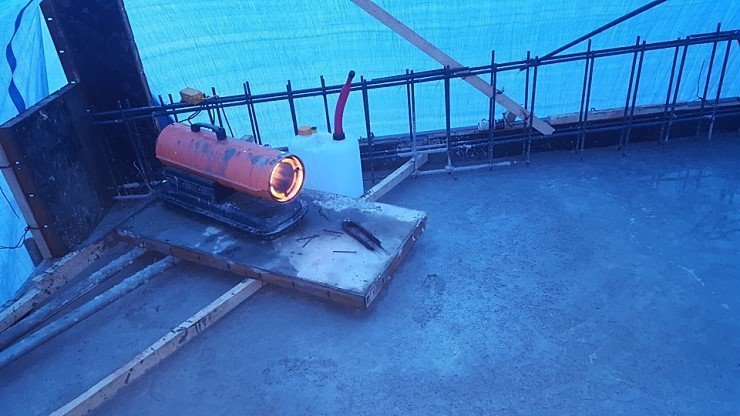

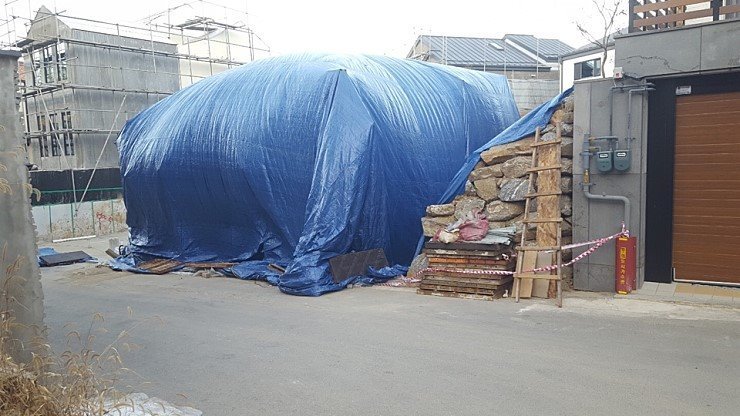

메종드지오 타설후 동절기 난방
잴타입 난방보온

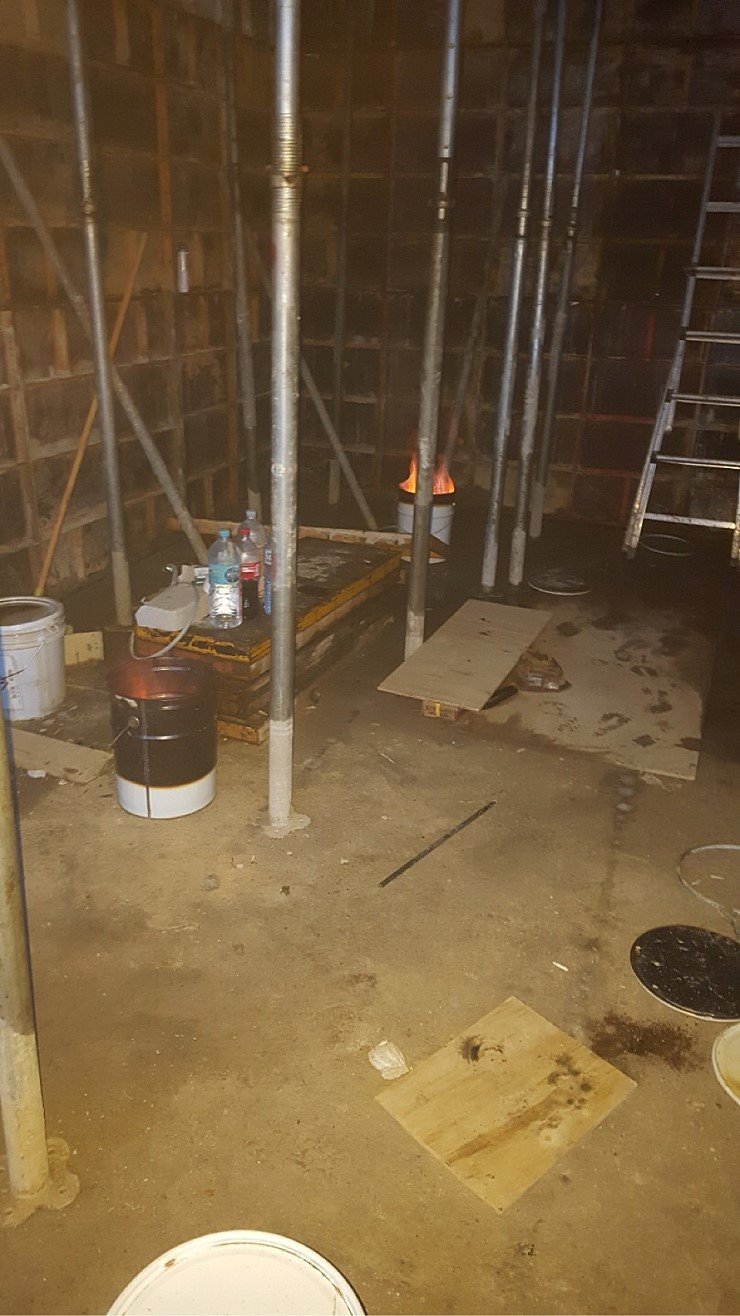

우주선 만들기
TIP! 혹한기 보양작업에 사용되는 자재들
버블 시트
이 자재는 콘크리트내부 온도를 밖으로 배출시키는것을 막는 효과가 있지 열량을 증가 시킬수는 없다.
평균 온도가 3도 이상 일경우 사용해야하며. 3도 이하의 온도의 경우는 자재 효과를 나타내기 어렵다.
단, 버블시트와 갈탄 혹은 열풍기를 같이 사용하면 효과를 볼수 있지만 설비배관류들에 간섭되어 쉬공이 어려운게 단점이다.
PE 필름지
일명 비닐 0.03T 자재를 사용하는데 사용하는 이유는 수화열을 외부로 표출하는것을 막기 위하는 것이다. 양생 시간을 단축할수 있는 이유이기에 사용 합니다.
일반적으로 기초 슬라브 타설후 3일 정도 양생을 한 다음 거푸집을 탈형하는 날이다. 정확하게는 슈미트해머를 통해서 기초,벽체의 외부거푸집 탈형시기를 5MPa 이상일때 하지만 지하주차장이나 콘크리트 건축물의 슬라브가 아니라면 대부분 이정도에 타설하고 슈미트 때려보면 다 5MPa 대부분 나옴..
필자의 경험에 따르면 평균 12MPa정도 나옴
