CHECK STEP 100 순서대로읽다 보면 너무도 쉽게 완성되는 나의 집
STEP 18
STEP 18 외부 전력량계, 전기-통신 분전함

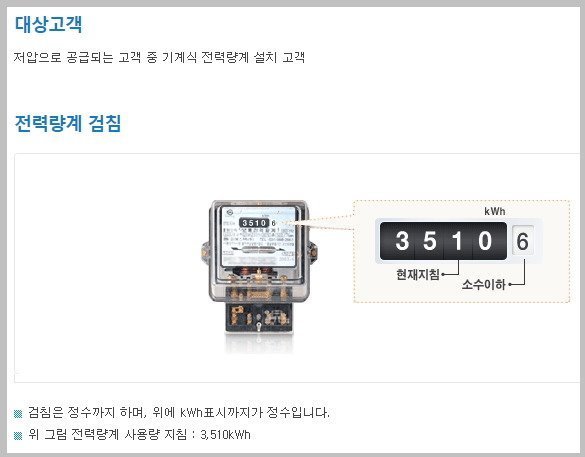

전력량계(전기계량기):
보통 적산전력량계라고 불리며 일정한 기간 동안 얼마의 전력량을 사용하였는가를 측정하는 기계이다. 전기를 사용하면 알루미늄 회전판이 사용하는 전력량에 비례하여 돌아가면서 숫자판에 사용한 전력량이 kWh(킬로와트시) 단위로 나타난다.
전기분전함:
전등과 전열 배관의 분전함이라고 불린다. 예전에는 두꺼비상자라고 불렀으며 전기를 분전하는 곳으로 차단기가 설치되는 곳이다.
통신 분전함:
고속통신분전함과 TV시청을 위한 TV분전함 두가지로 설치되는데, 통신필증 대상의 경우는 2가지를 모두 설치 하여야 한다
)

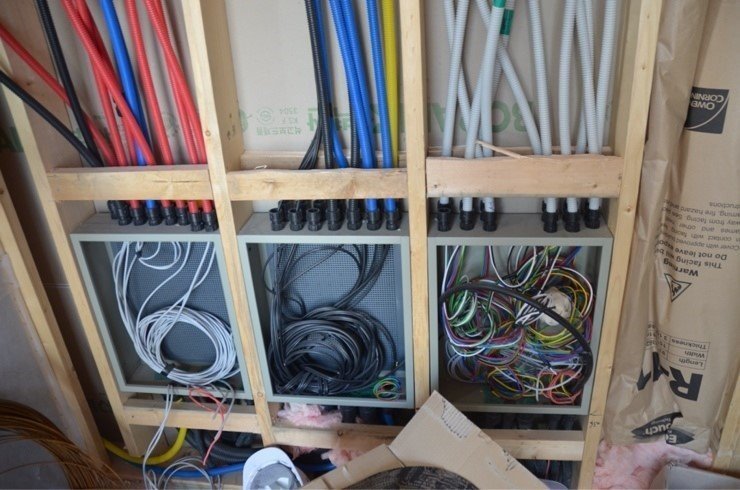

좌측으로 부터 고속통신 분전함, TV분전함, 전기분전함이다.
)
STEP 18-1 내가 받은 허가도면에는 전기도면은 크게 두가지가 있다.
1. 전등-전열설비 도면과 정보통신 및 T.V설비도면이 보통의 경우는 허가도면에 있다
2. 전등-전열설비도면에서 기초슬라브에서 꼭 위치를 봐야 하는 이유는? 아래의 전력량계와 전등-전열설비의 분전함 위치 때문이다.
)
메이비님 전등-전열도면

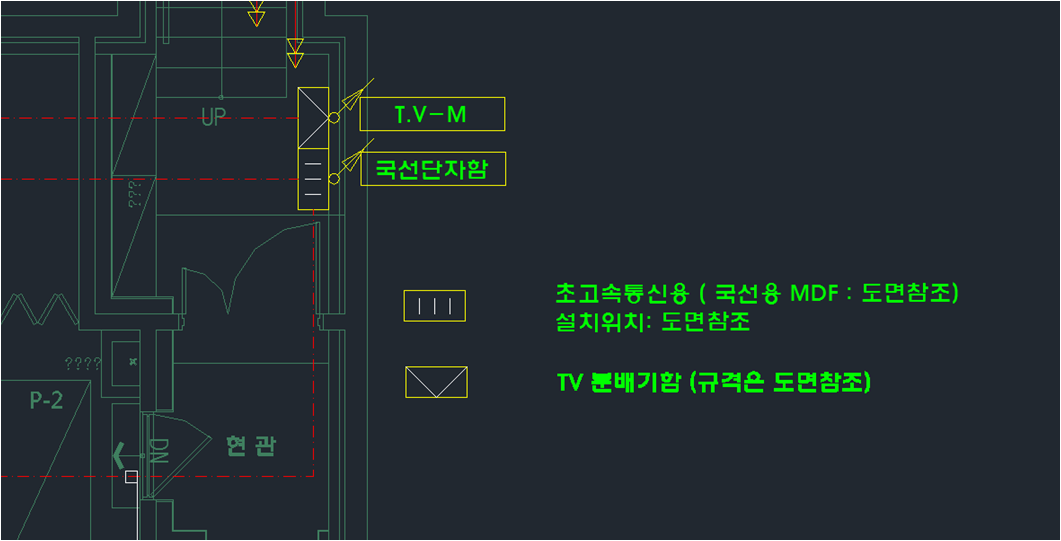

3. 마찬가지로 정보통신 및 T.V설비도면에 있는 분전함의 위치를 정확히 알아야 한다.
)
■ 허가 전기통신도면이 현장 상황과 맞지 않아서 위치 변경이 일어날 경우는 반드시 감리자와 협의를 해서 위치 변경을 하여야 한다.
하지만 보통은 감리자는 전기에 대한 감리자가 아니라 건축과 디자인감리자이기때문에 현장에서 전기팀과 가장 합리적인 위치를 정하고 건축주와 감리자에게 통보하는 것이 대부분이다.
개인적으로는 지하층옹벽에 전기-통신함을 설치하면 누수와 바로 연결되기 때문에 누수가 잘 생기지 않는 위치 칸막이벽으로 많이 변경한다.
STEP 18-2 전기통신함의 위치가 왜 중요한가?
슬라브위에 단열재를 깔아서 단열성을 높이는데 기초슬라브위에 전기배선을 하게 되면 단열성이 매우 떨어지게 된다.

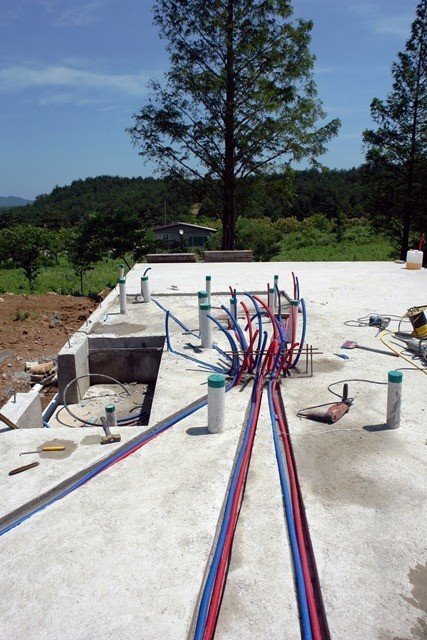

여기다 올리면 안될지도 모르지만 대추님이 필자의 카페 '문팀장의 목조주택이야기'에 올리셔서 공유한다. 대추님 현장의 경우는 슬라브 타설전에 미리 전기-통신배관작업을 하지 않아서 이렇게 슬라브를 커팅하고 배관 작업을 다시 하게 되었다.
)
)

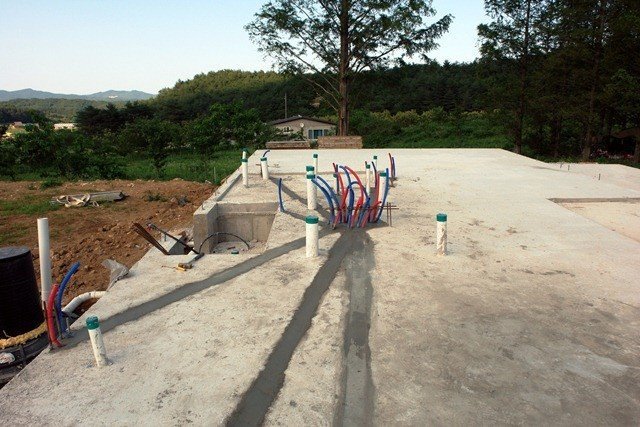

전기배관작업후에 다시 미장작업을 했다.
나중에 슬라브위에 단열재깔기를 진행 할때 대추님처럼 슬라브 밑으로 집어 넣지 않을 경우는 단열성 확보가 어렵다. 그나마 대추님은 직접 시공을 하시면서 단열확보를 위해서 슬라브 커팅까지 진행한것은 대단하다. 보통의 경우는 시공업체 조차도 CD관을 바닥에 깔아 놓고 단열재를 깔게 되니 문제가 많이 생긴다.
)

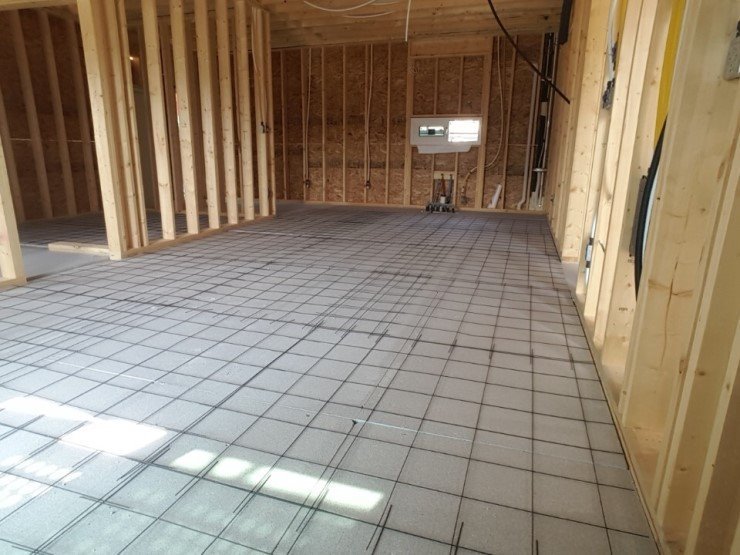

홍천 뜨락 501호의 방통단열재 시공모습
STEP 18-3 전기통신함의 위치가 정해지면 슬라브 타설전에 미리 배관작업을 진행하여야 한다.
전기-통신 선배관 작업은 크게 공정상 되메우기후 바로 작업 하는 경우와 철근배근 작업을 하면서 진행 할수 도 있다.
1. 되메우기 직후 전기-통신 배관작업을 한 경우
이 경우는 현장이 멀지 않을 경우 전기팀이 바로 와서 배관 작업을 하게 되므로 콘크리트 속에 묻히지 않아서 기초 슬라브의 구조적인 면에서는 약간의 장점이 있지만 철근팀이 배근 작업을 하면서 간혹 CD관을에 구멍이 나는 경우도 있지만 흔하지는 않다.
)
2. 철근배근 작업때 전기-통신 배관작업을 한 경우
이 경우는 가장 흔한 경우이며 전기팀이과 철근팀이 서로 겹쳐서 시공을 하게 되어 다소 혼잡하다.
그러나 기초팀이 정확한 레이아웃을 하고 거푸집을 붙여놨기때문에 정확한 위치에 배관작업을 할수 있다.
)

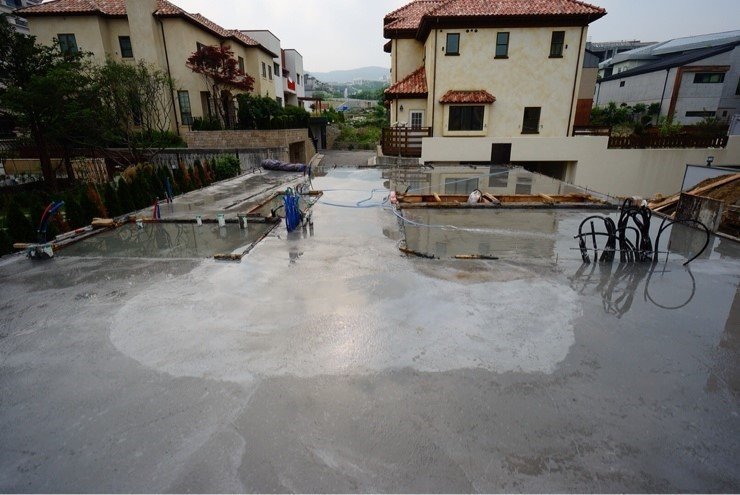

슬라브 타설전에 전기-통신 배관작업을 진행 한 경우
STEP 18-4 철근콘크리트 주택의 경우는 전기-통신 배관 작업이 필수!
아래와 같이 철근콘크리트 구조에서는 벽속에 전기-통신분전함과 CD배관을 매설해서 시공을 하기때문에 이때는 필수로 선행시공이 되어야 한다는걸 사진만 확인해도 알수 있다.
전기팀의 현장에 투입되는 시기는 외벽의 유로폼(거푸집)을 시공하고 철근팀이 내부 배근 작업을 한다음 다로 투입이 되어야 한다.
내벽 거푸집을 시공하고 난 다음에는 이미 늦었다.
)

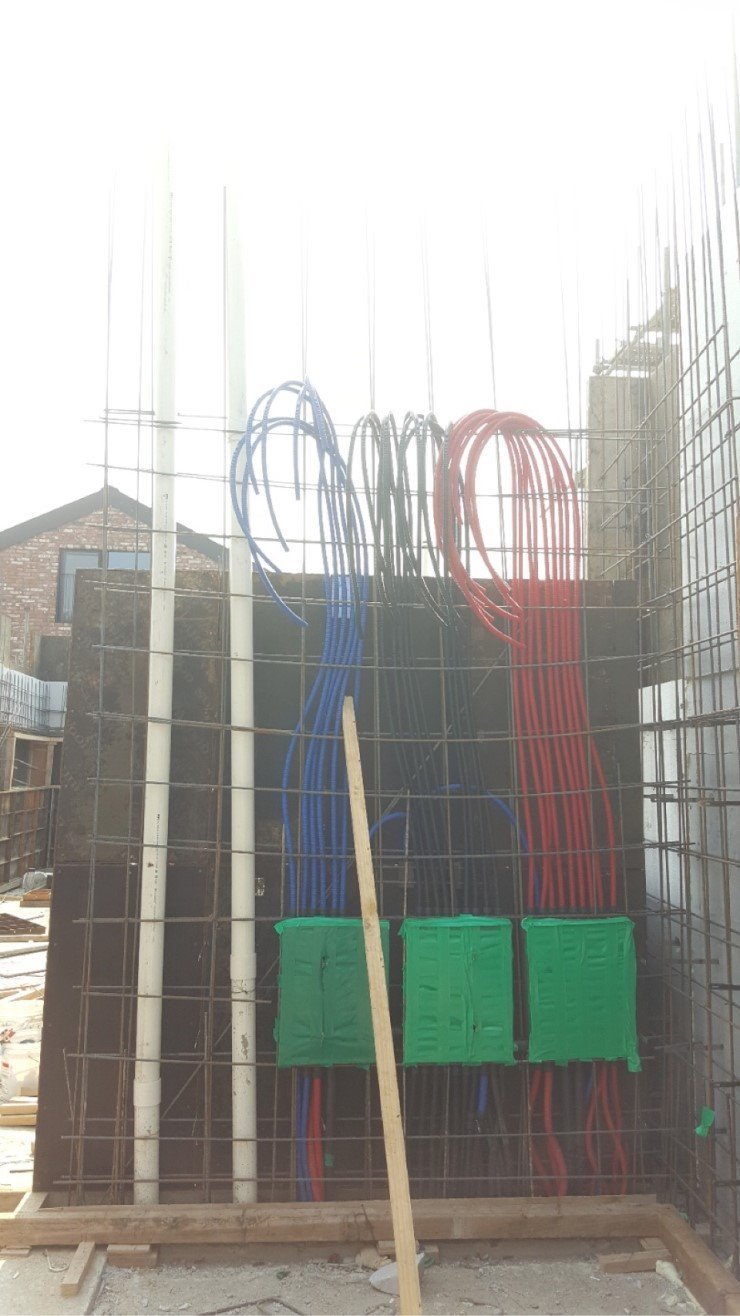

아래 사진의 경우는 철근콘크리트 구조와 경량목구조의 혼합된 경우이며 이때는 CD관을 선행 매립후 콘크리트 타설후에 경량목구조벽체가 서고 분전함을 설치한 경우이다.
매우 특이한 경우이지만 미리 미리 선행 시공하지 않으면 콘크리트 벽체를 커팅을 해야 하는 경우가 생기니 조심하여야 할 공정이다.
)
STEP 18-5 슬라브 타설전에 선배관을 해놓으면?
슬라브 타설전에 1차전기가 들어오는 위치에서 기초내부에 전기-통신배관을 선행작업으로 시공을 해 놓으면 슬라브위가 깨끗해진다. 아래 사진의 경우를 보면 전기-통신 배관들이 각각의 분전함의 위치까지 정확하게 미리 올려 놓은 경우를 볼수 있다
)
구성 율하우스
)
보정동 다알님네 현장
