STEP 17
STEP 17 슬라브다운구간 2차 점검
슬라브 철근배근과 거푸집 조립전에 다운욕조, 다운보일러실,욕실,현관,다용도실등 슬라브에서 다운을 해야 방수공사에 유리하고, 실내에 문을 열었을때 도어에 실내화가 걸리지 않는다.
최근에는 바닥 단열이 두꺼워지면서 슬라브 자체 다운을 하지 않는 경우도 있지만
방수의 개념에서는 슬라브다운을 만드는 것이 다소 유리하다고 필자는 생각한다.
STEP 17-1 슬라브 다운이 무슨 뜻인가요?
일반적으로 슬라브를 다운 한다는 이야기는 아파트의 현관이 거실보다 낮다는걸 이해하시면 된다.
화장실도 안방보다는 보통 100MM 정도 낮은걸 생각하면 쉽게 이해가 간다.
슬라브가 다운되는 건 보통 건축단면도에 이렇게 표기가 되어 있다.

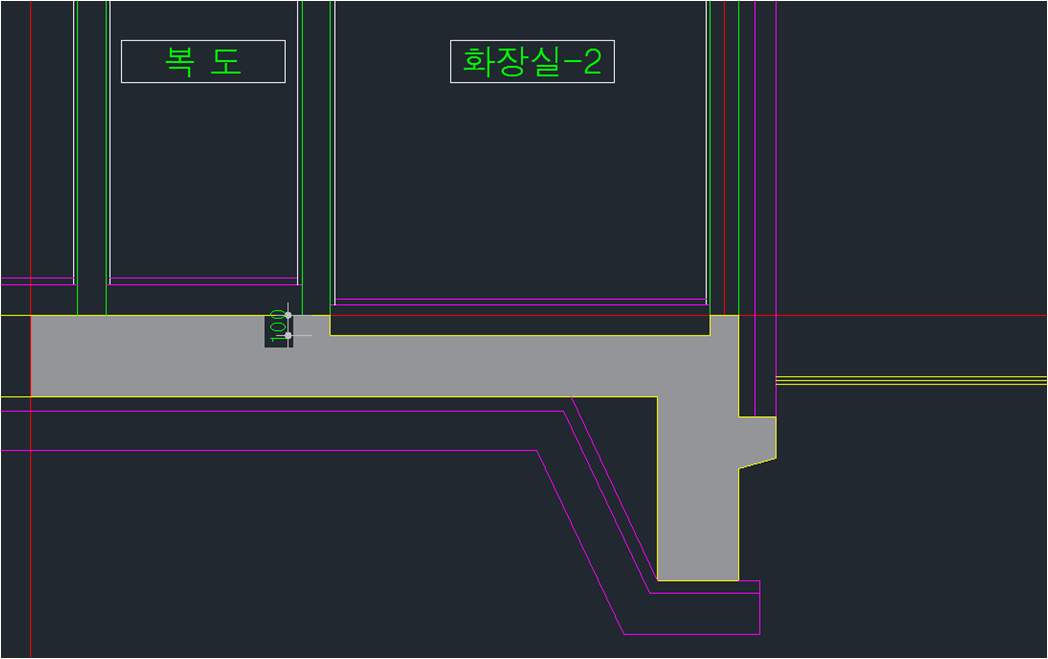

아래 이미지를 보면 복도보다 화장실-2가 100MM 정도 낮은걸 확인 할수 있다.
)
고갯길님 주택의 화장실 도면이다.
필자는 건축도면에 이렇게 하나하나 시공도면으로 만들어서 오차가 없도록 만들어서 현장에서 작업을 진행해서 오차범위를 줄인다.
현장에서 하나 하나 스케일을 이용해서 시공해도 되나 그건 분명히 오차범위가 있다.
)

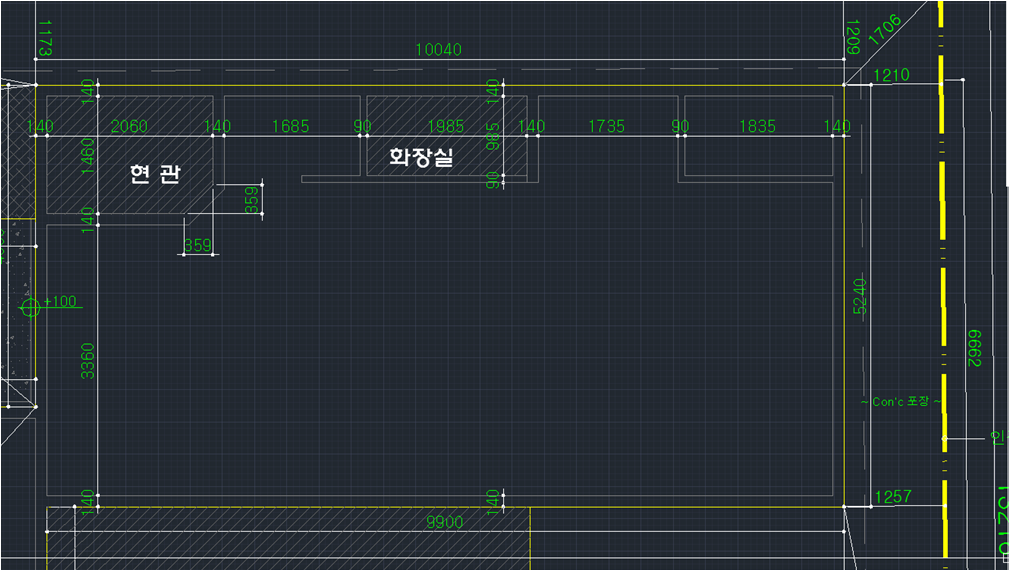

아래의 이미지처럼 거실보다 다운되어 있는 화장실과 보일러실의 위치를 확인 할수 있다.
)
TIP. 스케일자(SCALE)

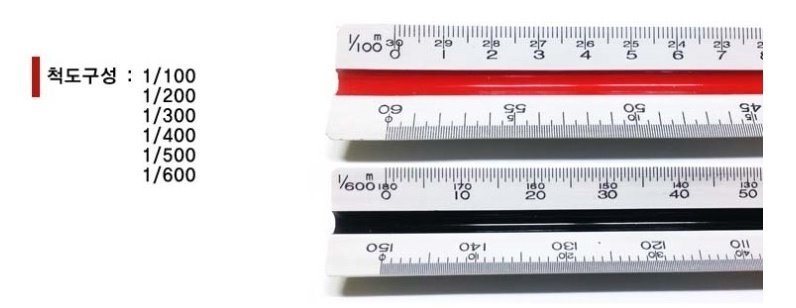

스케일자를 들여다보면 1/100 , 1/200 , 1/300 , 1/400 , 1/500 , 1/600 으로 여섯개의 축척이 표기되어 있다.
표기된 스케일이 1/100 혹은 1/300 이라면 그에 맞는 방향을 맞추어 보면 된다
예를들어 도면상에 1/80이라고 표기되어있는 도면에서는 상황에 맞추어 활용해야 한다.
계산하기 쉽도록 1/400스케일에서 도면의 치수를 구하면 된다. 1/80이므로 나누기 5를 해야 그 값이 나올 것이다.
계산이 편하도록 1/100의 스케일로 시공도면을 많이 그린다..
읽었을때의 숫자가 3이 나왔다면 그것은 3미터리는 의미이니 일반 줄자로도 측정이 가능한 1/100 도면
)
STEP 17-2 슬라브 다운 작업은 방법을 알아보자
보통 목조주택용 구조재가 있다면 사용하시면 되고 아니면 보통 산승각재를 이용을 한다.
1. 바닥에 다운구간을 체크한다.
)
2. 산승각재나 구조재를 이용해서 칸막이를 설치한다.
)

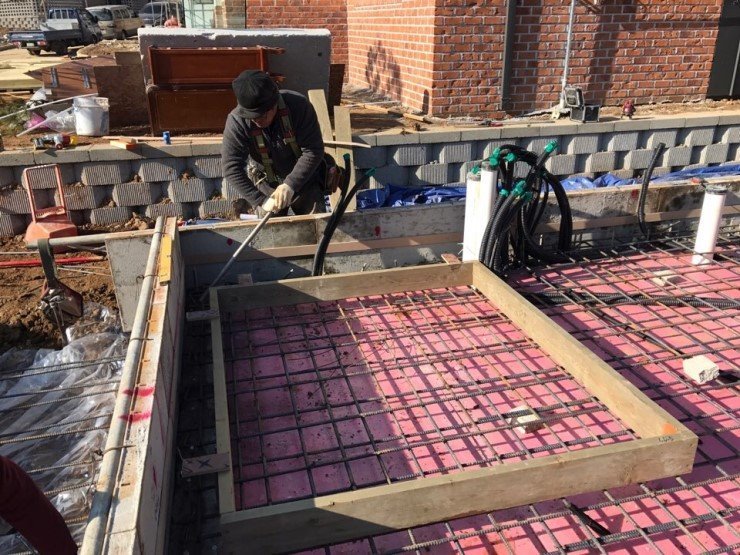

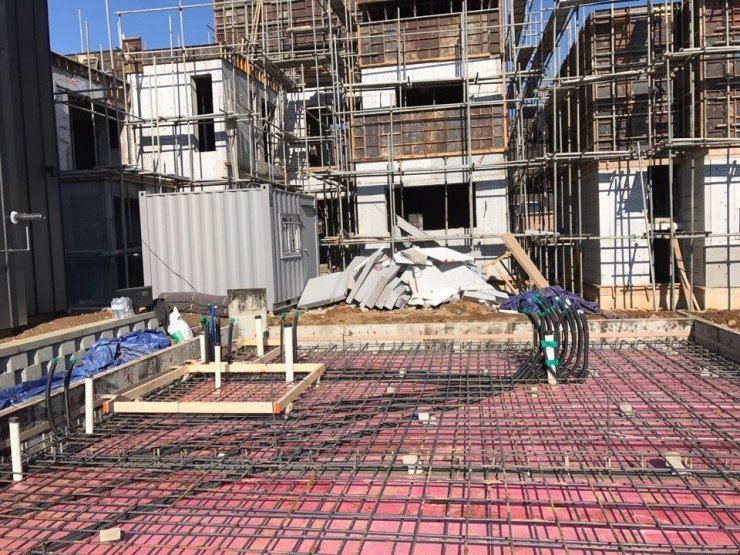

김포 시에스타 슬라브 타운구간 구획정하기
)
3. 슬라브 타설 하는 동안 다운구간 목재가 움직이지 않게 한다.
)
)

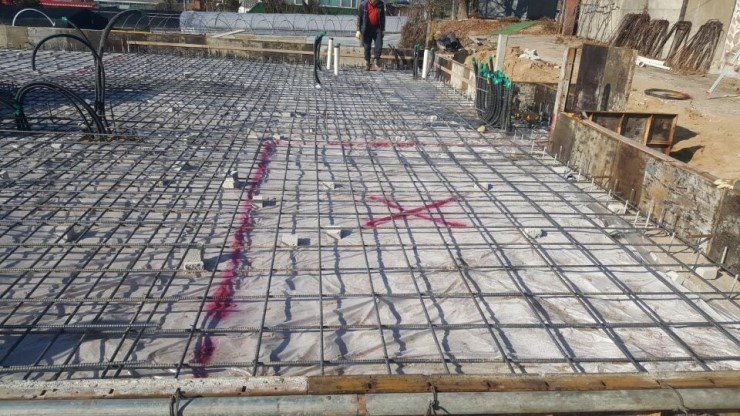

슬라브 다운구간이 복잡한 이이자기 현장

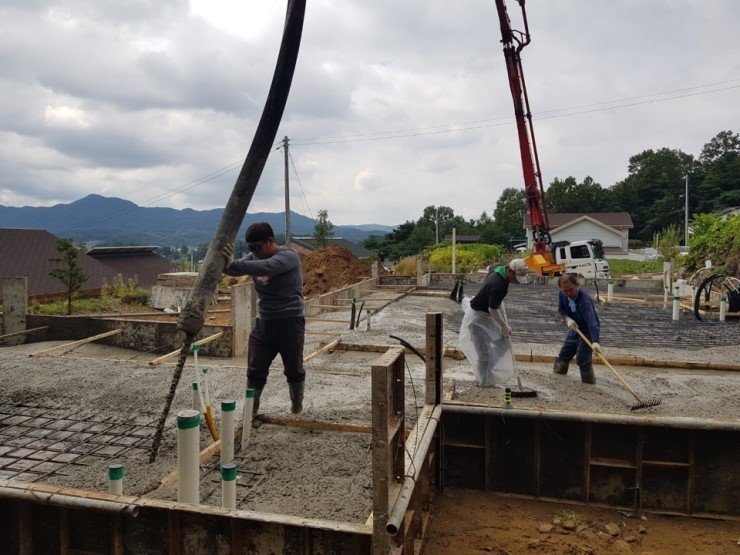

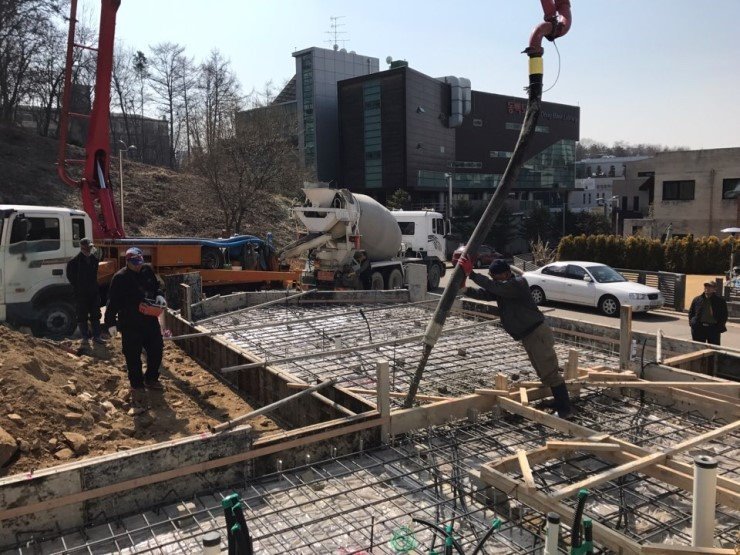

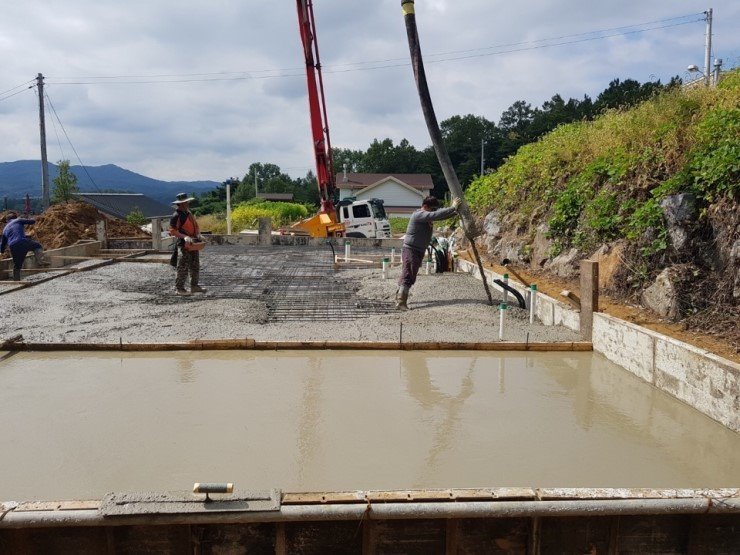

4. 슬라브 타설후 다운구간은 이렇게 된다.
)
)

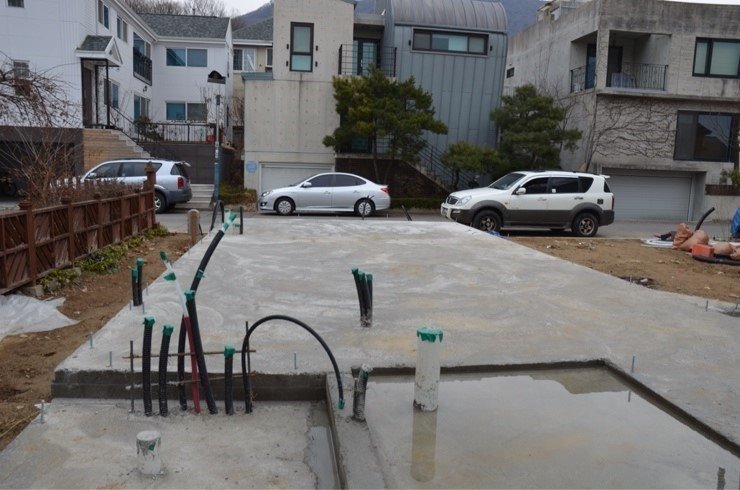

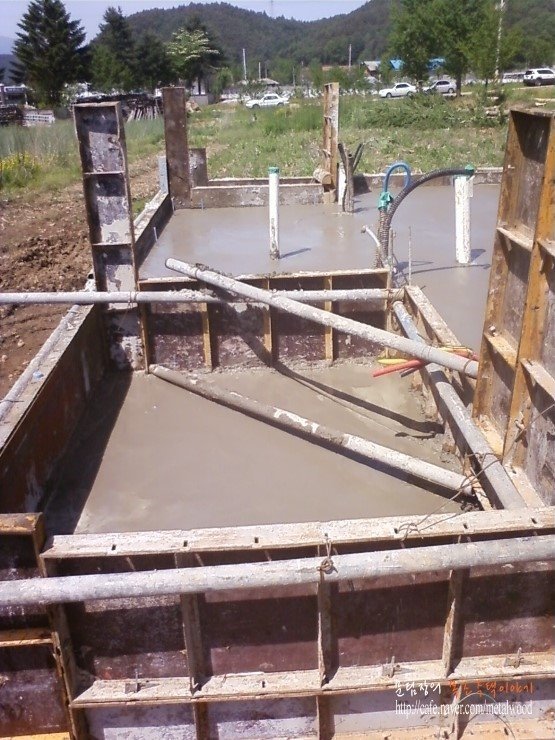

보일러실 층고를 좀더 높게 사용하기 위해서 다운을 400MM한 와동이장님댁
TIP! 건축 목자재 일본말 정리
다루끼 사재 :다루끼중 작은 비규격품으로 현재재일 많이사용(30*30)
다루끼 정재 :다루기중의 정식 제재규격(45*45)
투바이 : 직사각형각재를 모두 이렇게 부른다. 목구조용 구조재를 보통 이렇게 부른다.
오비끼(가꾸목) : 목재 각재의 총칭
산승각 : 90*90각재, 현재는 81*81각재를 가장 많이 사용
STEP 17-3 슬라브다운 구간은 전기-설비배관류가 많기때문에 주의를 요한다.
슬라브의 다운구간을 살펴보면
보일러실: 보일러의 난방, 급탕, 급수를 위한 배관들이 많이 모이는 구간
현관: 전기 분전반에 들어갈 전기 배관류가 많은 구간
그래서 특히 경량목조주택의 경우는 일반적으로 2X6구조재 즉 140MM구간에 배관을 넣어서 공간을 줄일수 있기때문에 140MM 내에서 정밀하게 시공이 된다.
이해가 어렵기 때문에 사진으로 설명을 한다.
)

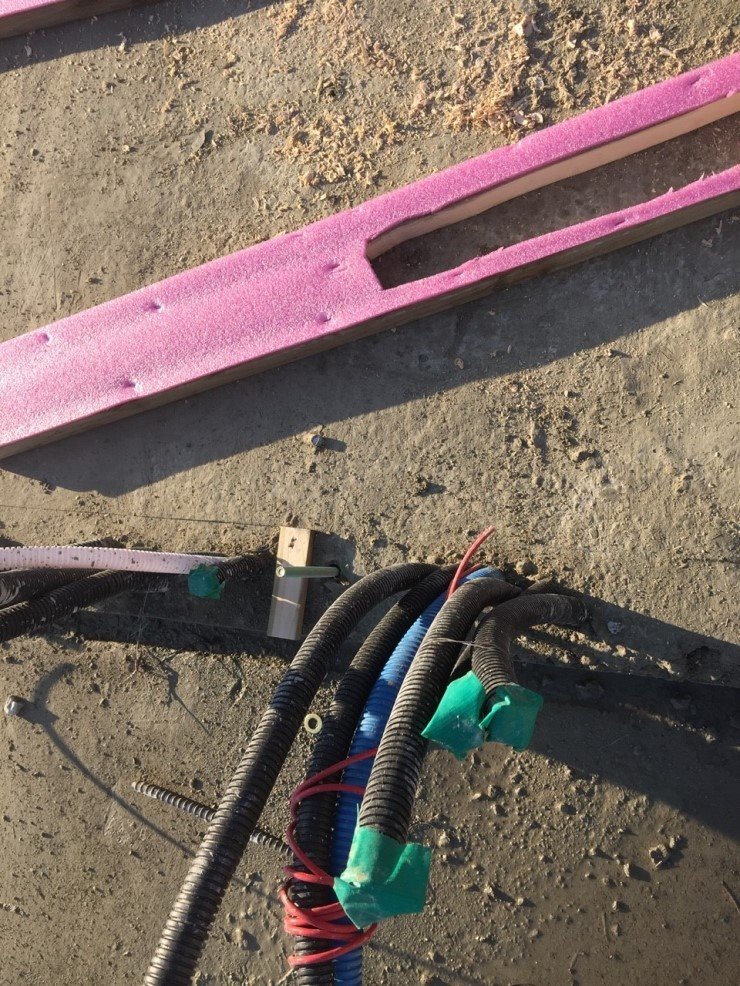

홈빌더님 보일러실 설비배관
)
김포 시에스타 보일러실과 다용도실 설비배관
)
항상 다운구간에 설비배관과 전기배관류가 많은것을 알수 있다.
