집짓기 Check Step 100
- 관리자 조회수:1382
- 2019-04-15 17:09:00
CHECK STEP 100 순서대로 읽다 보면 너무도 쉽게 완성되는 나의 집
STEP 15
STEP 15 기초슬라브 하단에 단열재깔기
설계사무실마다 기초슬라브 타설전에 단열재를 까는 도면이 있고 슬라브를 타설후에 단열재를 까는 도면이 있다. 어느 것이 좋은지는 각자의 판단에 맡기는 것이 좋겠다.
슬라브 하단 단열재깔기 VS 슬라브 상단 단열재 깔기
기초 슬라브 타설전에 슬라브하단에 깔지 슬라브 위에 깔지는
건축사와 현장소장+건축주가 한번더 협의를 해야 한다.
STEP 15-1 슬라브 타설전 단열재깔기

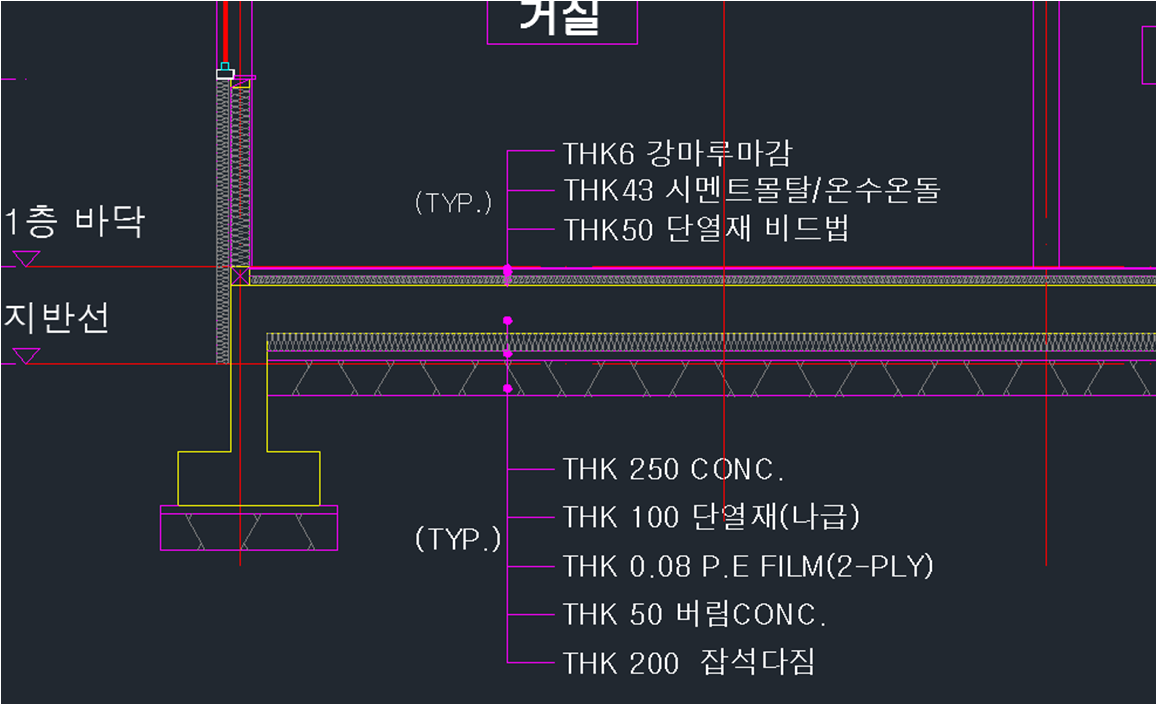

1. 기초 되메우기후에 단열재를 깔고 시공하게 되어 있는 기초 도면
)
위 단면도를 보면 기초 슬라브 하단에 THK 100 단열재(나급) 먼저 깐다음 슬라브를 타설하고 THK50 단열재 비드법을 깔도록 도면이 되어 있다.
2. 위 도면에서 이해가 잘 되지 않는 분들을 위해서 실제 시공 사진으로 설명을 한다.

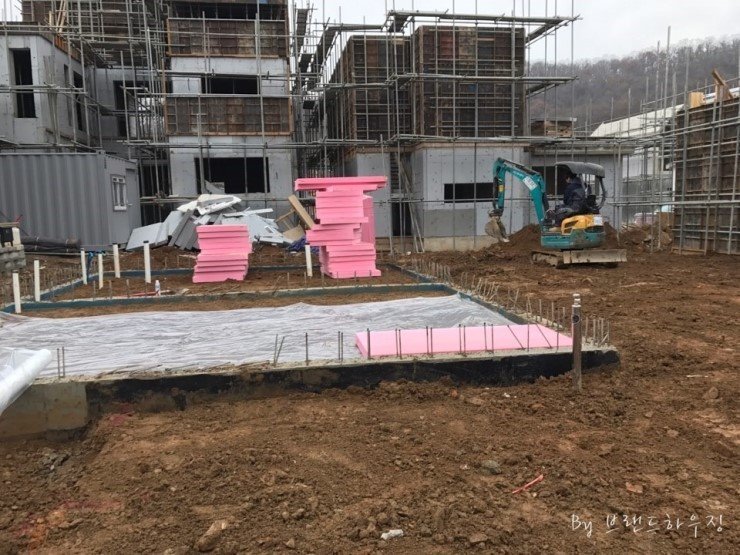

- 기초 되메우기 공사후에 PE비닐을 깔고 THK 100 단열재(나급) 를 깔기 사진이다.
)
3. 단열재위에 철근을 배근하고 기초 슬라브 타설
)
4. 슬라브 타설후에 방통타설 전 다시 THK50 단열재 비드법 단열재 깔기
)

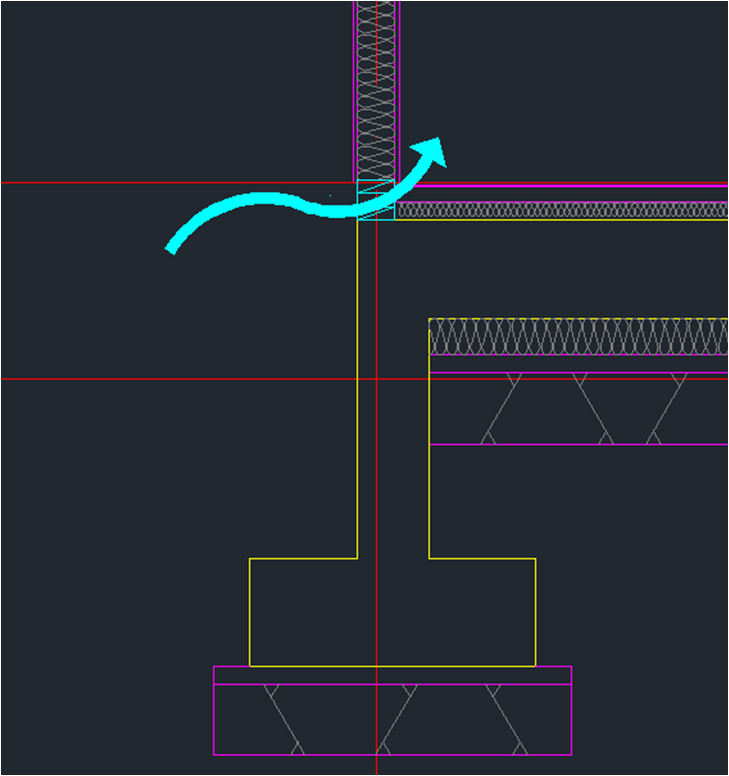

STEP 15-2 기초 슬라브 아래 단열재 깔기 열교선형
)
총 150MM의 단열재를 설치하게 되었지만 슬라브 위에 50MM단열재를 깔게 되므로 기초토대목을 통한 열교 선형이 이렇게 생기게 된다.
설계사무실에서 그린 도면이기때문에 좋고 나쁘고는 건축주 각자가 알아서 판단하기를 바란다.
STEP 15-3 슬라브 타설후 단열재 깔기

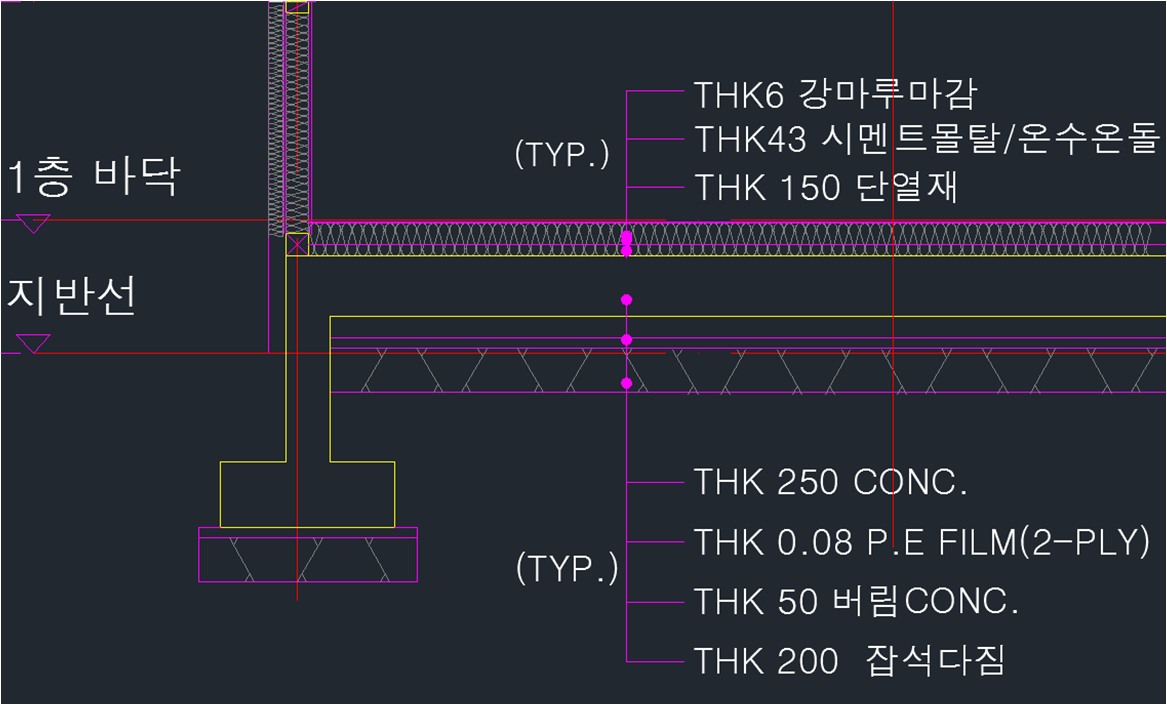

1. 기초 슬라브 타설후에 단열재 시공하게 되어 있는 기초 도면
)
기초 되메우기 공사때 단열재 넣지 않고 슬라브 위에 THK 150 단열재(나급) 를 깔기
위 단면도를 보면 기초 슬라브를 타설하고 위에 THK150 단열재 을 깔도록 도면이 되어 있다.
2. 기초 슬라브 타설후에 기초 위에 단열재 깔기
)

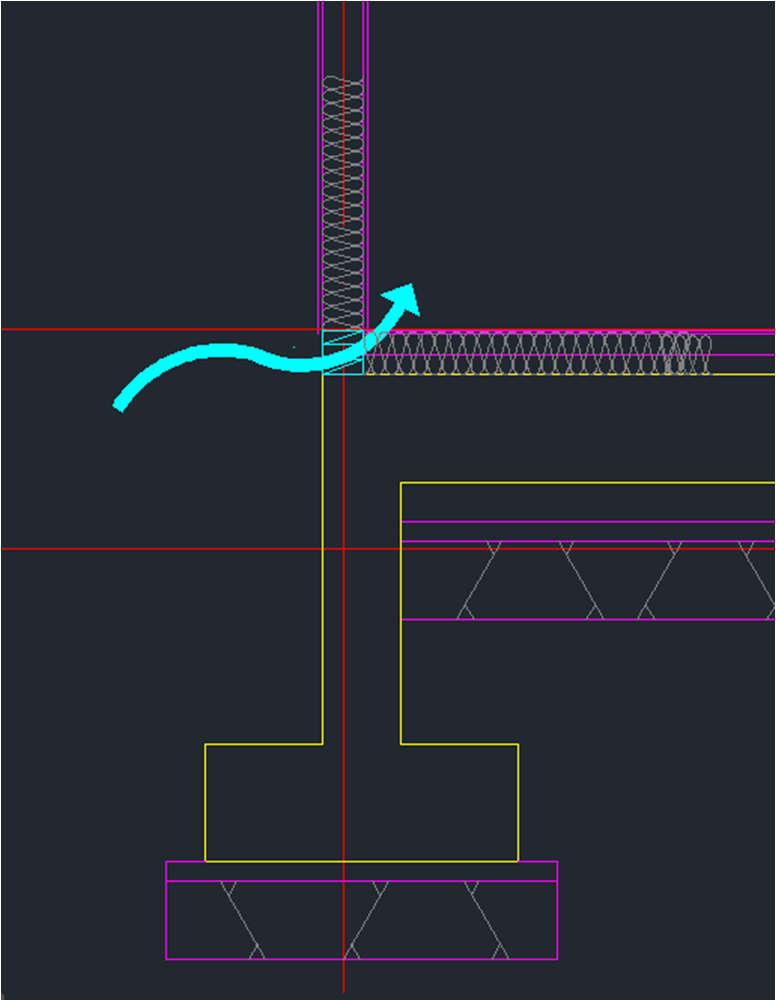

STEP 15-4 기초 슬라브 타설후 단열재 깔기 열교선형
)
슬라브 위에 150MM단열재를 깔게 되므로 기초토대목을 통한 열교 선형이 이렇게 생기게 된다.
설계사무실에서 그린 도면이기때문에 좋고 나쁘고는 건축주 각자가 알아서 판단하기를 바란다.

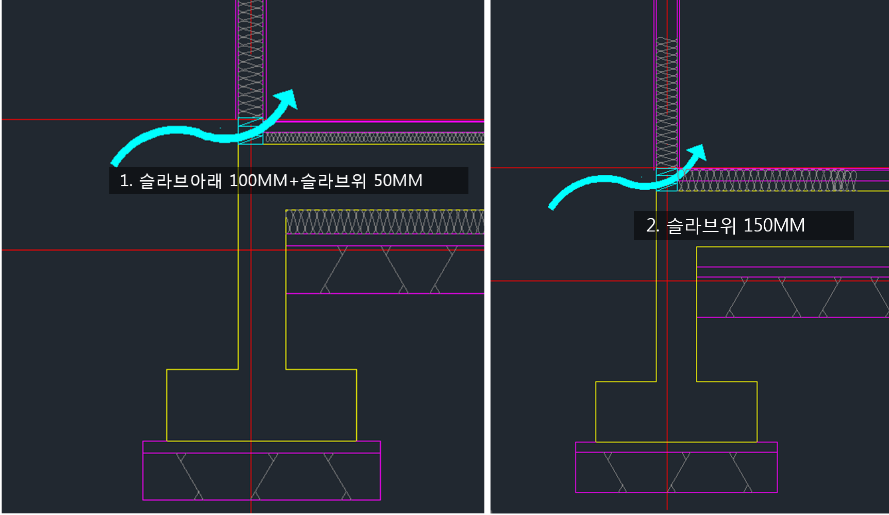

둘 사이의 열교선형을 잘 보고 각자가 판단하시길 바란다
)
★ 필자의 경우는 설계사무실에서 아무런 표기가 없으면 2번을 선택해서 시공한다.
1번을 선택하지 않는 이유는?
단지 열교가 2번이 유리해서가 아니다. 1번 시공시 되메우기흙 위에 단열재를 기밀하게 잘까는건 정말 힘들다. 최선을 다하지만 반듯한 슬라브위에 까는것 보다는 흙위에 까는건 쉽지 않기 때문이다.
