STEP 11
STEP 11 되메우기 공사
기초나 지하구조물의 주위 등을 여분의 토사를 이용해서 판 부분을 메워서 원상으로 복귀 시키는 작업
현관, 다용도실, 화장실드 슬라브 다운구간의 점검이 필요하다.
건축주팁! 되메우기 공사때 건축주는 주방레이 아웃이 완성되어 있어야 한다.
주방가구에 아일랜드 주방이 있는지, 싱크볼의 위치가 정해져 있지 않으면 되메우기공정에서
설비 배관을 정확하게 자리 잡을수 없기때문이다.
STEP 11-1 되메우기전 거푸집 존치기간을 알아보자!
1. 콘크리트의 압축강도를 시험할 경우
거푸집 존치기간은 아래의 압축 강도 이상에 도달한 것이 확인될 때까지로 한다.
|
부 재
|
콘크리트 압축강도(fcu)
|
|
확대기초, 보옆, 기둥, 벽 등의 측벽
|
50㎏f/㎠ 이상
|
|
슬래브 및 보의 밑면, 아치 내면
|
설계기준강도×2/3 (fcu≥2/3fck) 다만, 140㎏f/㎠ 이상
|
2. 콘크리트의 압축강도를 시험하지 않을 경우
평균기온 10℃ 이상인 경우는 압축강도시험을 하지 않아도 아래 존치기간이 경과하면 해체 가능
|
시멘트의
종류 평균기온 |
조강
포틀랜드 시멘트 |
보통 포틀랜드 시멘트
고로슬래그 시멘트 특급 포틀랜드 포졸란 시멘트 A종 플라이애쉬 시멘트 A종 |
고로슬래그 시멘트 1급
포틀랜드 포졸란 시멘트 A종 플라이애쉬 시멘트 B종 |
|
20℃ 이상
|
2
|
4
|
5
|
|
20℃ 미만
10℃ 이상 |
3
|
6
|
8
|
콘크리트의 강도는 28일 이후는 100%의 강도를 지니게 되지만 건축공사에서 매 공정마다 28일을 기다릴수는 없기 때문에 거푸집해체후에 다음공정을 진행하기 위해서는 건축사와 충분한 협의가 필요하다.
<참고>
■ 수직재 거푸집 존치기간에 대한 ACI 규정은 "10도 이상에서 타설 후 12시간이면 형틀을 해체 가능
■ 콘크리트 양생초기 강도 추정
일반적으로 표준양생인 경우 28일 강도를 100이고 할 때 7일 강도는 70%, 3일강도 30%, 1일 20%
경험치를 이야기를 하자면 봄 같은 경우에는 평균 온도가 10~15도 사이기때문에 9시간정도면 자체적으로 중량을 견딜 수 있는 강도가 만들어진다. 위에서 언급한 옹벽 거푸집은 수직재이기때문에 12시간 이후에 거푸집을 해체해도 되지만 되메우기공정때 토압으로 인해서 배부름 현상이 일어 날수 있다.
)
춘천 북한강님 되메우기 공정
STEP 11-2 되메우기 공정때 투입되는 공정과 인원들
되메우기 공정에는 가장 바쁜하루가 되는 날이다. 그래서 현장에 건축주분들중에 어린이를 데리고 오시는 분들이 있는데 위험하기 때문에 주의를 해야 한다. 되메우기때 투입되는 공정을 알아보자
1. 아침 일찍부터 기초옹벽 주변 되메우기 전 프라이머로 기단부 보호 작업(전날 작업 가능)
2. 되메우기 흙이 부족한 경우는 덤프트럭이 계속 현장으로 토사를 반입한다.
3. 포크레인 장비가 투입되어 기초 내부와 외부에 흙을 되메운다.
4. 설비팀이 가장 바쁜날이며 기초 내부에 설비배관들을 되메우기와 같이 동시 작업한다.
5. 되메우기 후반부에 전기팀이 건축물의 외부에서 내부 분점함까지 배관을 작업한다.
(다음날 슬라브 철근을 배근할때도 작업을 하기도 하지만 대부분 선행작업)
6. 배치도에 따라 전기팀 마당 외부에 시공되는 전기-통신 맨홀을 묻는다.(터파기때 시공 가능)
7. 되메우기때 정화조설치와 오수받이 작업과 동시에 진행한다.
8. 전기와 설비 배관 작업이 완료 되면 배관의 위치를 현장소장이 최종 점검을 완료한다.
(깊게 다운되어 묻히는 욕조, 보일러실 높이 부족으로 다운되는 구간을 점검 완료)
9. 다음날 일기예보를 확인후에 기초 내부 되메우기 흙에 빗물이 유입되지 않게 보양 작업을 한다.
되메우기 공정을 사진으로 보기
1. 기단부에 플랫타이 핀 제거와 프라이머 작업
)
플랫타이의 핀 제거 작업 중입니다.
)

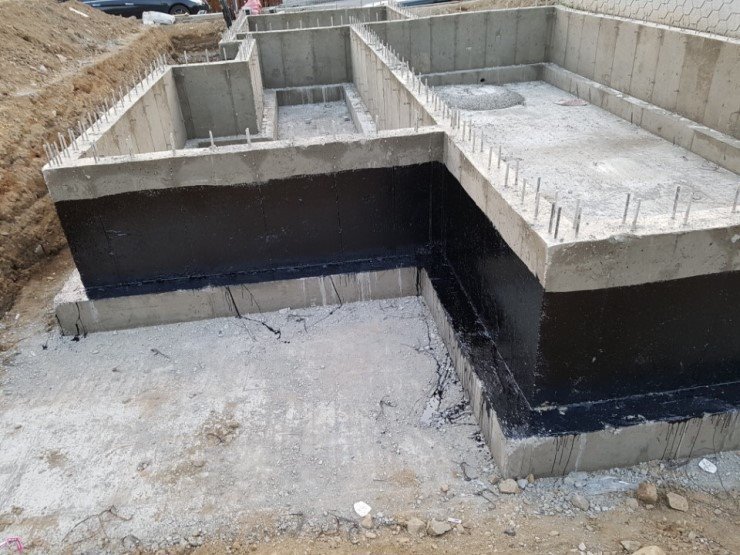

기초 옹벽의 보호를 위한 프라이머 작업후
2. 되메우기 흙의 토사 반입
)
되메우기에 부족한 토사를 현장에 반입하는 장면

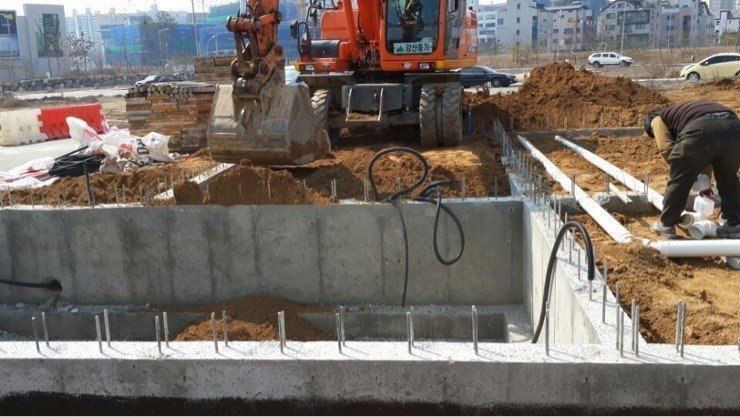

3. 포크레인 장비가 투입되어 기초 내부와 외부에 흙을 되메운다.
)
되메우기 시작은 기초 외부측을 메워서 장비가 들어 갈수 있게 한다.
)
되메우기때 설비 배관이 없는 부위 먼저
)

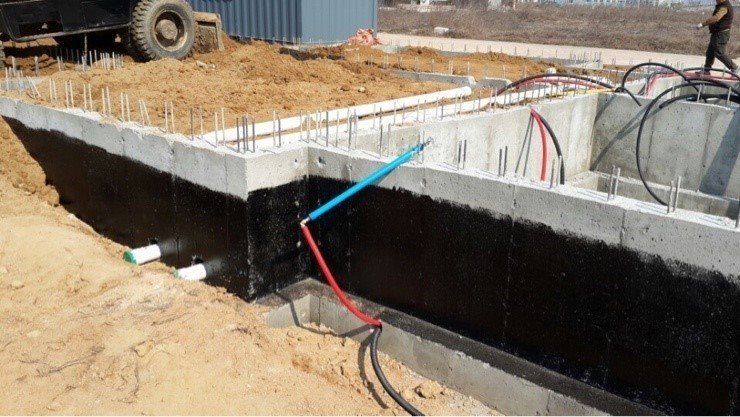

되메우기때 보일러실에서 부동수전을 연결하는 모습(파란색:부동수전)

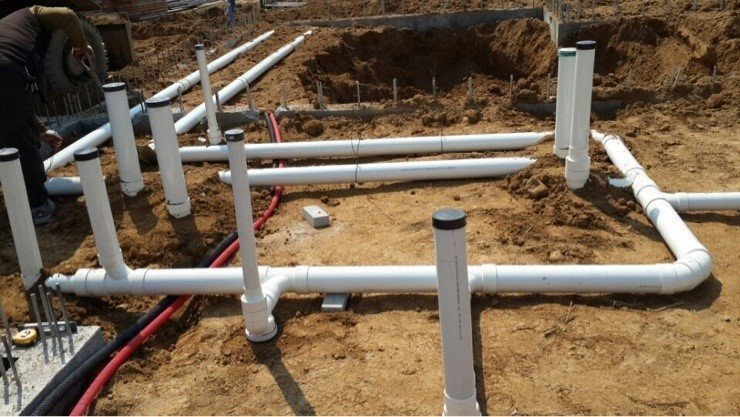

4. 설비팀이 가장 바쁜날이며 기초 내부에 설비배관들을 되메우기와 같이 동시 작업한다.
)
5. 되메우기 후반부에 전기팀이 건축물의 외부에서 내부 분점함까지 배관을 작업한다
)

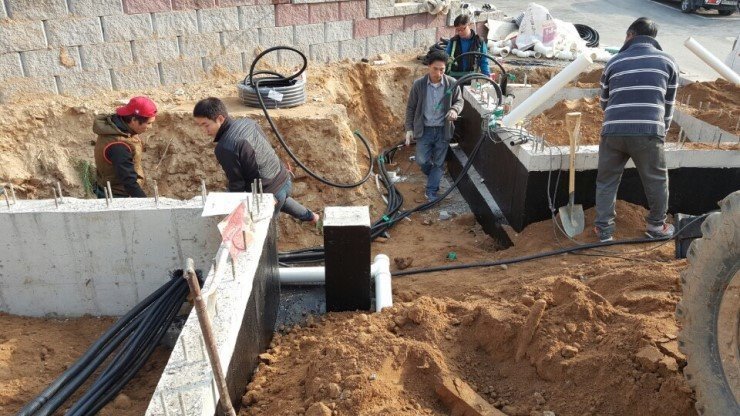

되메우기때 별동이 있는 헤이마님댁 전기팀 공배관 작업 진행하는 모습
6. 배치도에 따라 전기팀 마당 외부에 시공되는 전기-통신 맨홀을 묻는다.
)
7. 되메우기때 정화조설치와 오수받이 작업과 동시에 진행한다.
)
속초사랑님네 되메우기 공정중 정화조와 오수받이 시공 사진

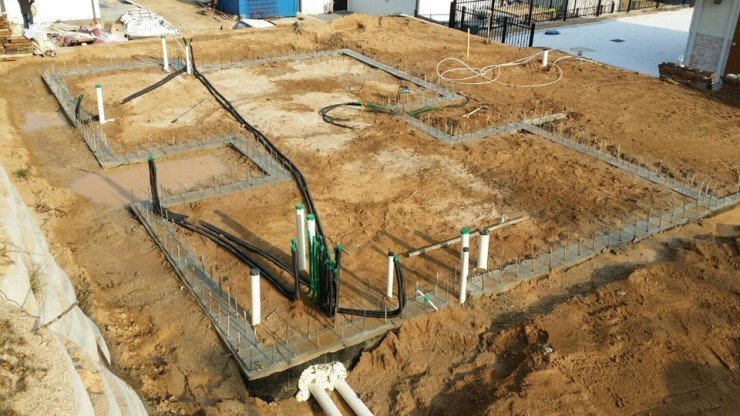

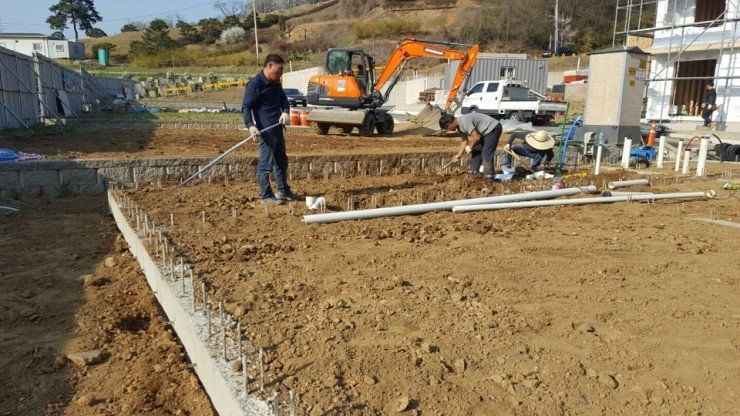

8. 전기와 설비 배관 작업이 완료 되면 배관의 위치를 현장소장이 최종 점검을 완료한다.
)
)
)
9. 다음날 일기예보를 확인후에 기초 내부 되메우기 흙에 빗물이 유입되지 않게 보양 작업을 한다.
)
다음날 비소식으로 되메우기 흙보양

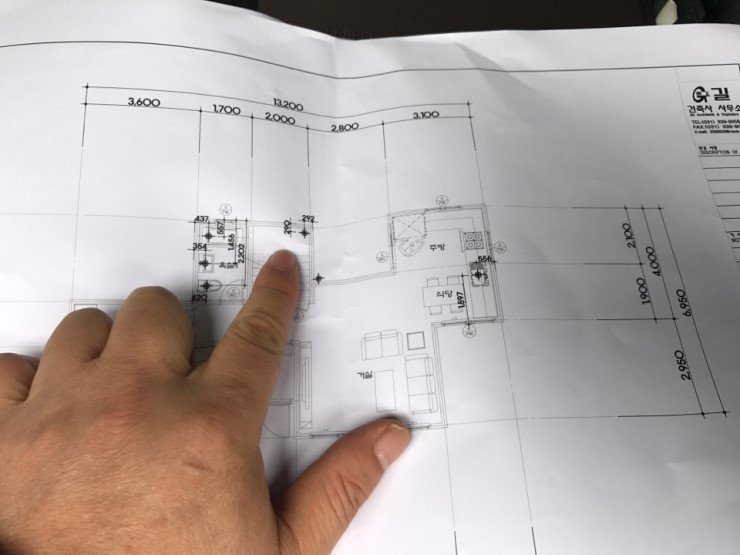

STEP 11-3 되메우기때 다운욕조와 보일실 다운구간 점검
되메우기때 반영되지 않으면 나중에 철근배근하기전에 손으로 흙을 다 파야 하는 경우가 생기므로
반드시 포크레인이 현장에서 빠지기 전에 점검을 해야 한다.
)

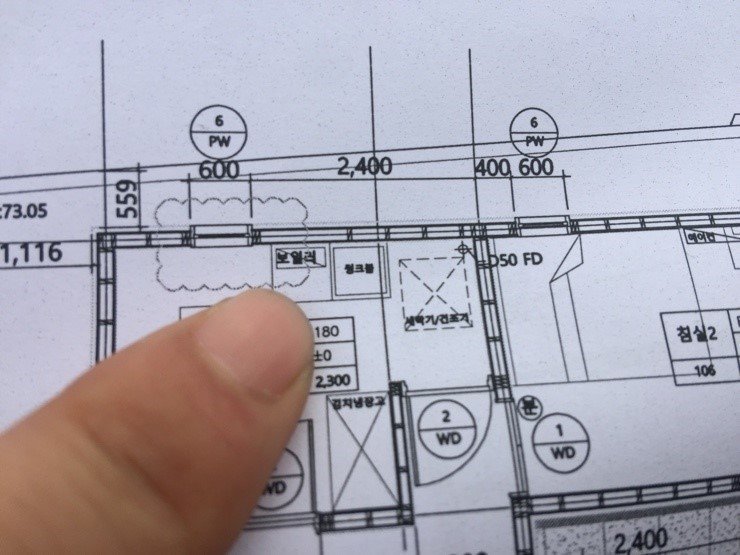

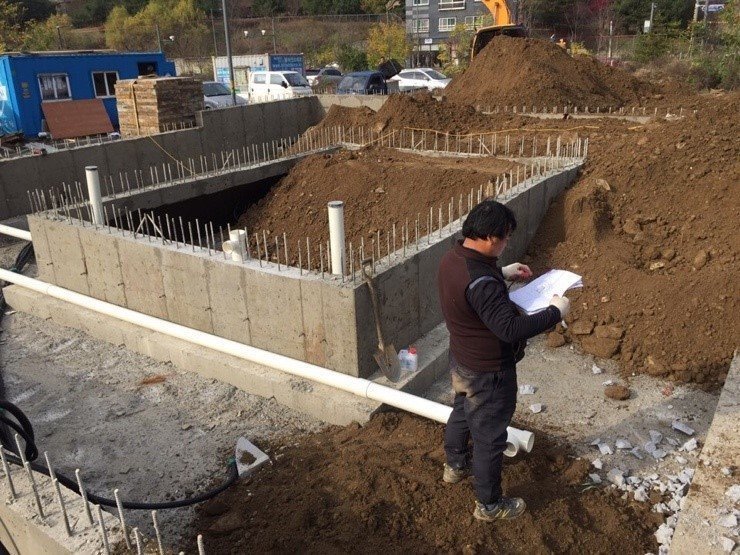

별담님네 다운구간을 도면에서 재 점검
)
)
계단실 밑에 다운 보일러실을 해서 보일러실의 층고를 확보(천천히님댁)
)
파주겸이아빠님의 보일러실 층고 확보를 위한 연구
STEP 11-4 기초공사에 사용되는 자재의 용어를 알자!
웨지핀
웨지핀(Wedge-pin)은 프레타이를 유로폼에 고정하거나,폼과 폼을 연결할때를 비롯하여 유로폼 공사시 많은부분 고정용도로 사용되는만큼 중요한 자재이다.
간혹 도로에 공사용 자재가 떨어져서 자동차 펑크가 났다고 하는 뉴스가 이 웨지핀이다.
출처: https://www.youtube.com/watch?v=9aX9VzfM-fk
)
)
플랫타이 ( "타이" 라고도 현장에서는 부름)
벽 두께와 같은 치수를 사용하며 안쪽폼과 바깥쪽 폼을 잡아주는 역할로 콘크리트 무게에 의해서 폼이 벌어지는 것을 방지함.
현장에서 타이핀 제거 한다는게 이걸 제거 한다는 이야기이다
)
)

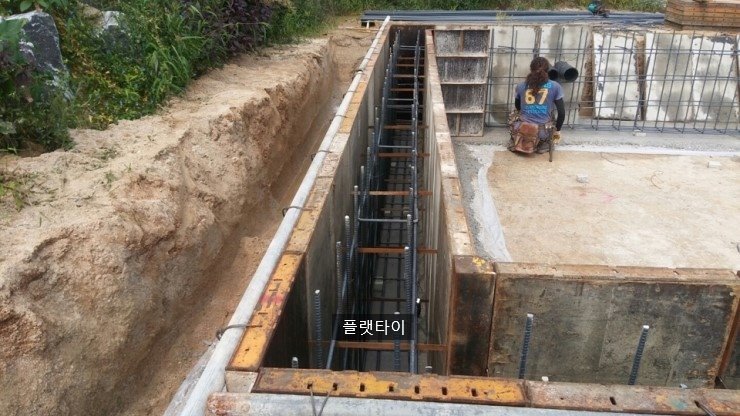

히어리님 거푸집 조립사진
STEP 11-5 되메우기 공정 때 전형적인 하자
되메우기의 공정은 건축의 공정이라기 보다는 토공사라고 보는 것이 맞다. 그렇다고 일반적인 아파트의 공정과 같이 토공사의 되메우기를 실시한다면 이 또한 하자가 발생할 수 있다.
그럼 되메우기때 흔히 일어나는 하자 부분에 대해 설명을 하고자 한다.
1. 기초 외측 주변부의 침하에 따른 문제
2. 기초 내부에 설비 배관으로 인해 다짐을 할수 없지만 되메우기 흙의 침하를 감안한 슬라브의 구조계산
3. 조적턱 시공시 침하에 따른 치장벽돌의 크랙
4. 지하 계단측에 되메우기가 불가해서 마당공사후 지하계단 최상단부 침하 문제
5. 데크기초의 침하문제
6. 전기맨홀류의 침하와 우수배관과 우수맨홀의 침하
위 현장 이미지는 봄에 현장사진을 첨부하겠음.
STEP 11-6 되메우기 최고 난이도
되메우기 공정중에서 견적이 많이 올라가는 경우를 들어보자.
1. 옹벽공사가 완료 되어 있는 현장
)
주변이 옹벽으로 막혀 있으면 되메우기 공정에서 시공비가 올라감
2. 주변건축물이 다 들어 서 있고, 지하주차장 박스가 시공 되어 있는 경우
)
메종드지오 되메우기 현장
)

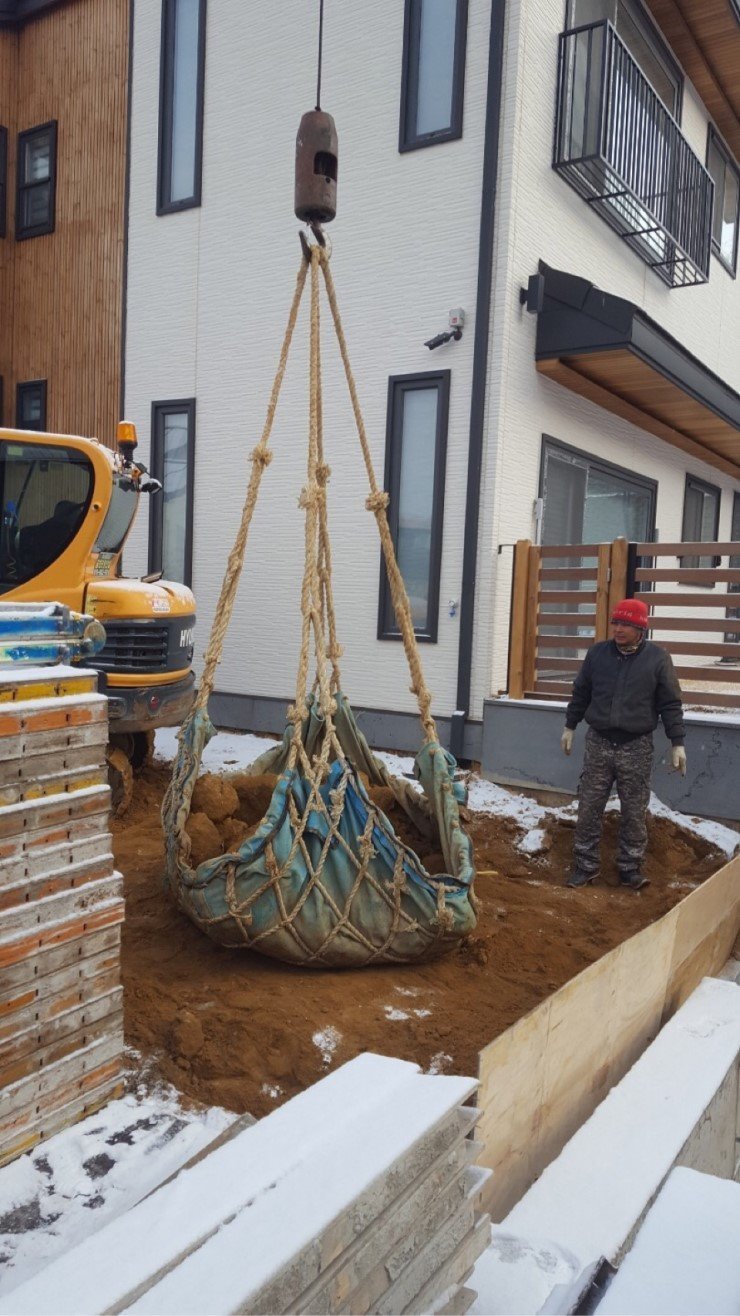

토사반입도 크레인 멍석으로 하나 하나 흙을 반입해야 한다.
)

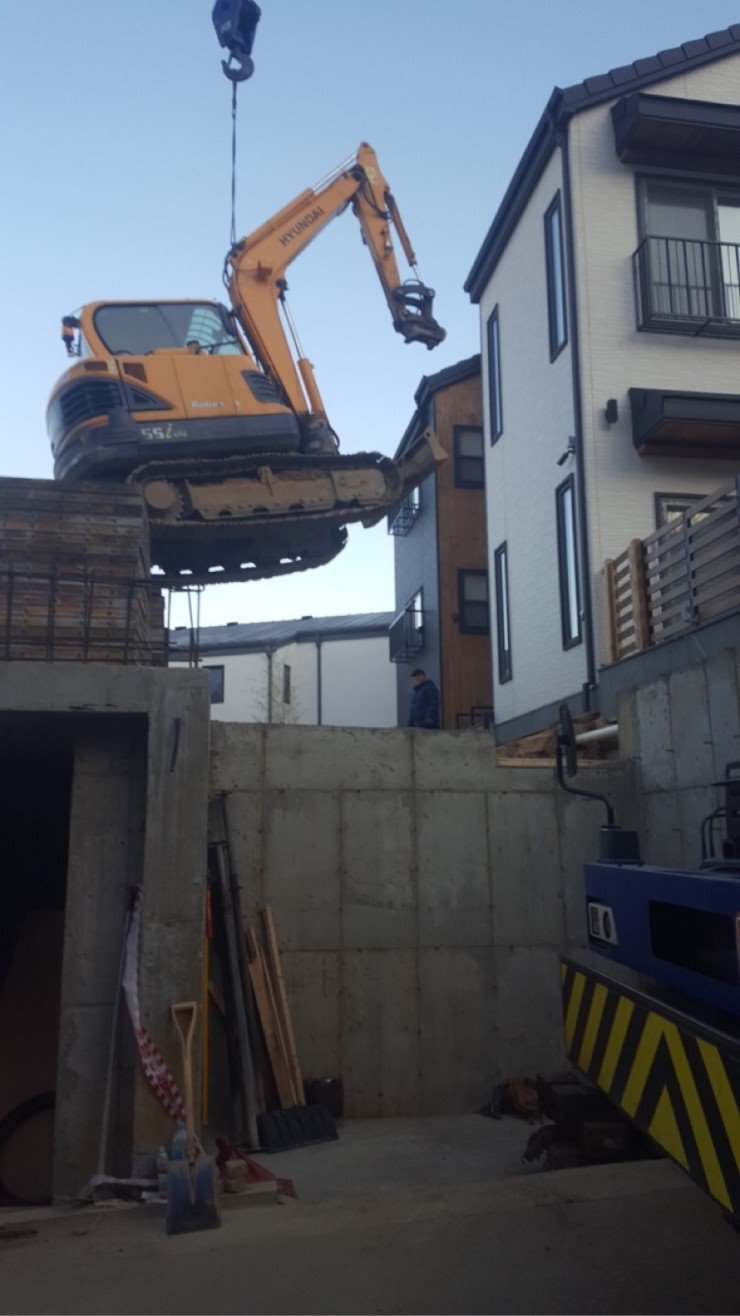

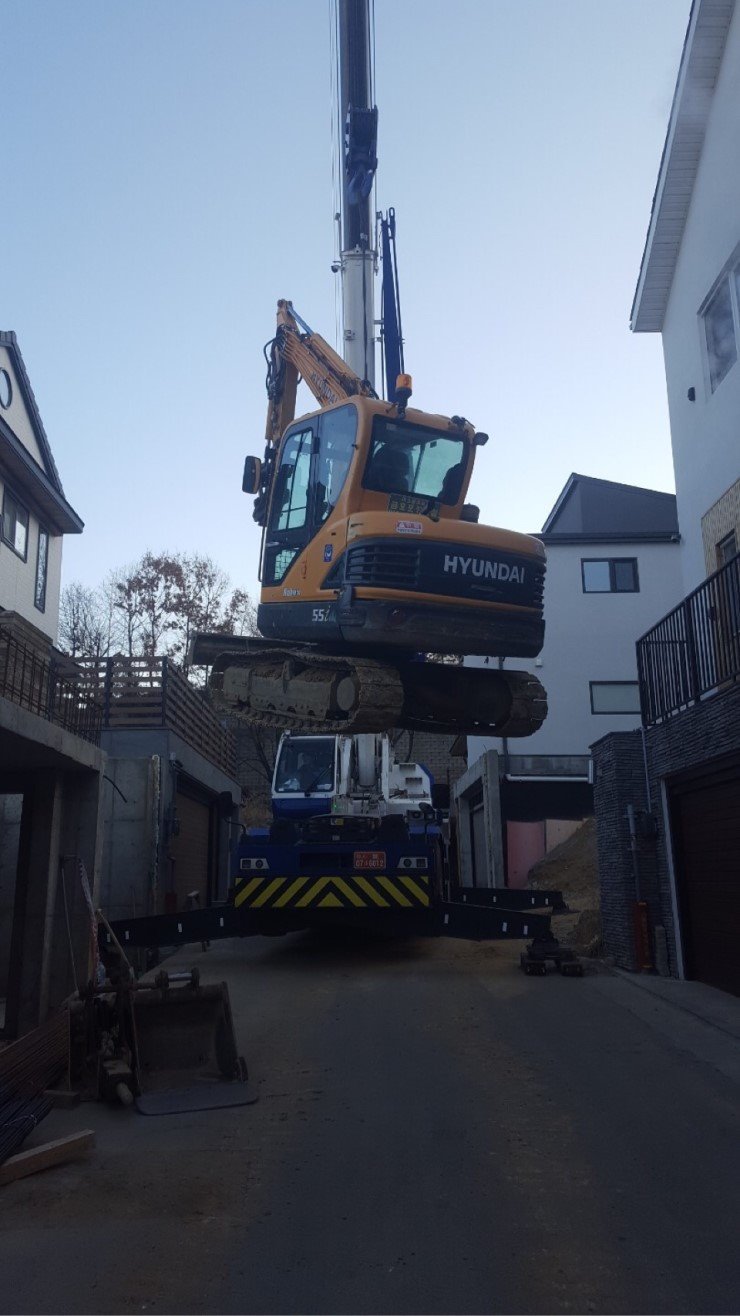

공사 완료후에도 포크레인을 하차 하기 위한 크레인 반입
TIP! 포크레인의 뜻은?
포클레인은 상표인 Poclain(프랑스의 포클랭 회사)에서 온 말입니다. 우리말로는 '굴착기'라고 하고 영어로는 excavator라고 합니다.
1974년 타 회사에 인수되면서 현재는 존재하지 않는 회사
)
