STEP 9
STEP 9 기초 공사-2: 줄기초 옹벽타설 공사
줄기초 푸팅을 타설하고 난다음은 형틀공만 투입되어 거푸집을 조립하고 타설하면 된다.
푸팅 철근배근시 줄기초의 옹벽배근까지 마친 상태이기 때문이다.
)
줄기초 옹벽공사
STEP 9-1 줄기초 푸팅때 사용한 거푸집을 옹벽에 사용
줄기초 옹벽공사를 시작한다면 이 날은 생각보다는 간단한 하루이며 아래 순서대로 진행이 됩니다.
1. 줄기초 푸팅이 양생이 되고나면 거푸집(유로폼)을 해체하기(형틀목공)
2. 기초소장이 도면을 기준으로 먹줄 중에 가장 정확하게 옹벽에 먹줄을 놓는다.
3. 형틀목공이 거푸집을 옹벽의 높이에 맞게 조립한다.
4. 수도-설비-전기 배관이 건물 밖으로 나갈수 있게 슬리브를 설치한다
5. 철근 간격 체크와 함께 원형 스페이서를 끼워서 철근의 피폭두께를 유지하게 한다.
6. 거푸집이 조립되고 나면 건축물의 대각거리를 체크하고 수정한다.
7. 옹벽 타설때 옆집 외장재 오염을 시킬수 있는지 점검후 보양을 하면서 타설(민원예방)
8. 펌프카가 오후에 도착하고 진동기를 이용하여 레미콘을 타설하고 현장 정리를 하면서 마감.

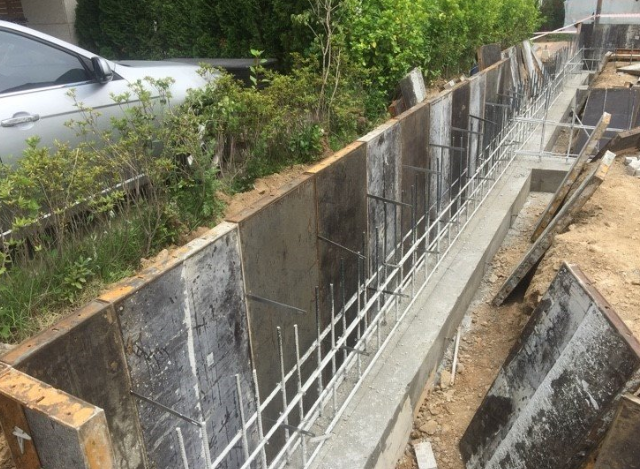

1. 줄기초 푸팅 양생후 거푸집 해체
)
이로운가님 주택의 줄기초 옹벽 거푸집 해체 사진입니다.

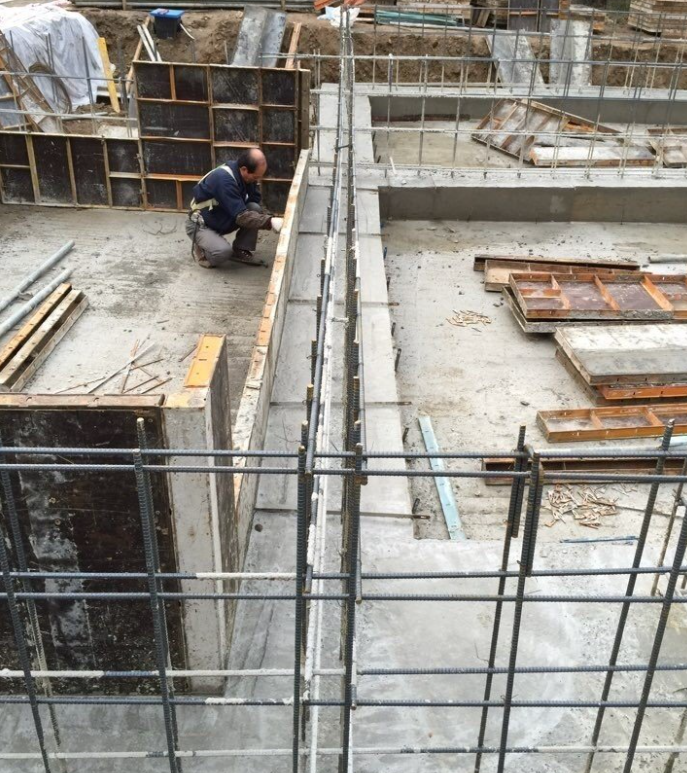

2. 푸팅위에 옹벽 먹줄 놓기
)

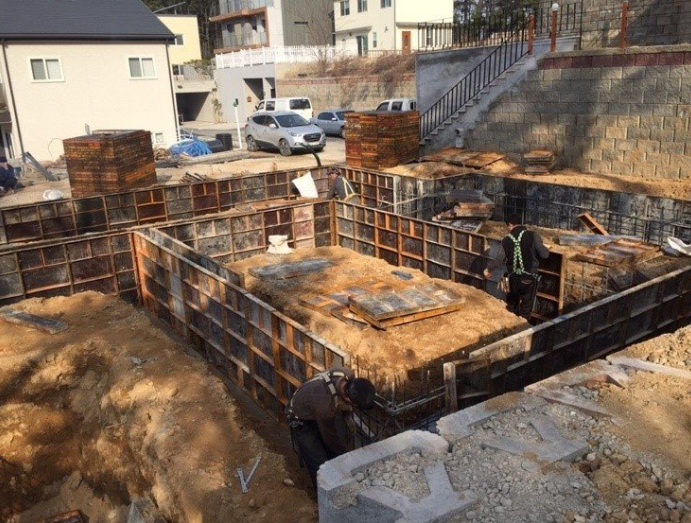

3. 줄기초 옹벽 거푸집 조립
)
판교 연아님 줄기초 옹벽 거푸집 조립중 사진
)
용인 마당님네 교 연아님 줄기초 옹벽 거푸집 조립중 사진

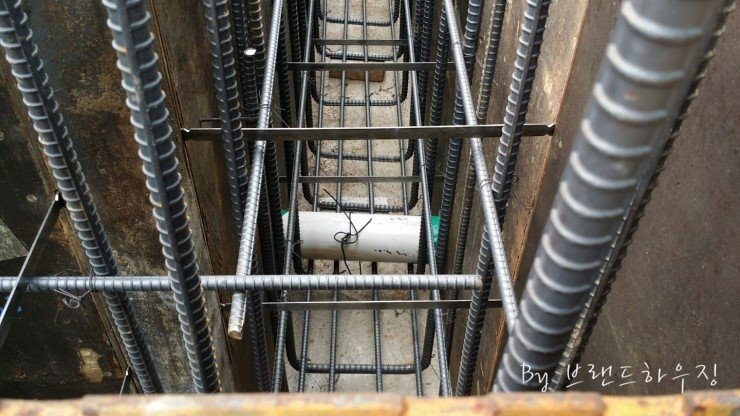

4. 줄기초 옹벽부분에 전기-설비 배관을 위한 슬리브 작업
)
)

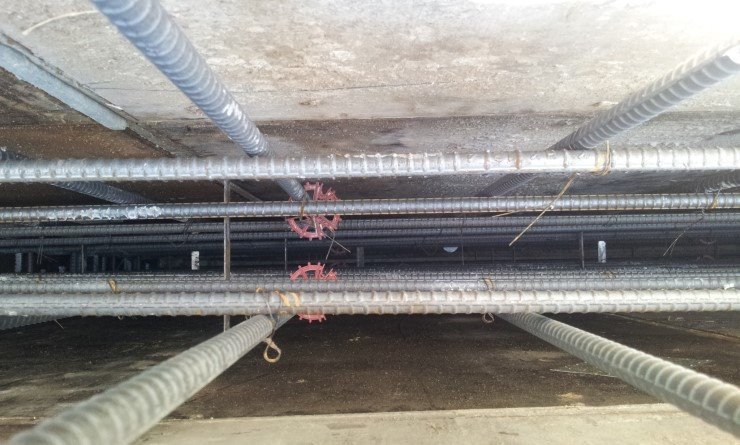

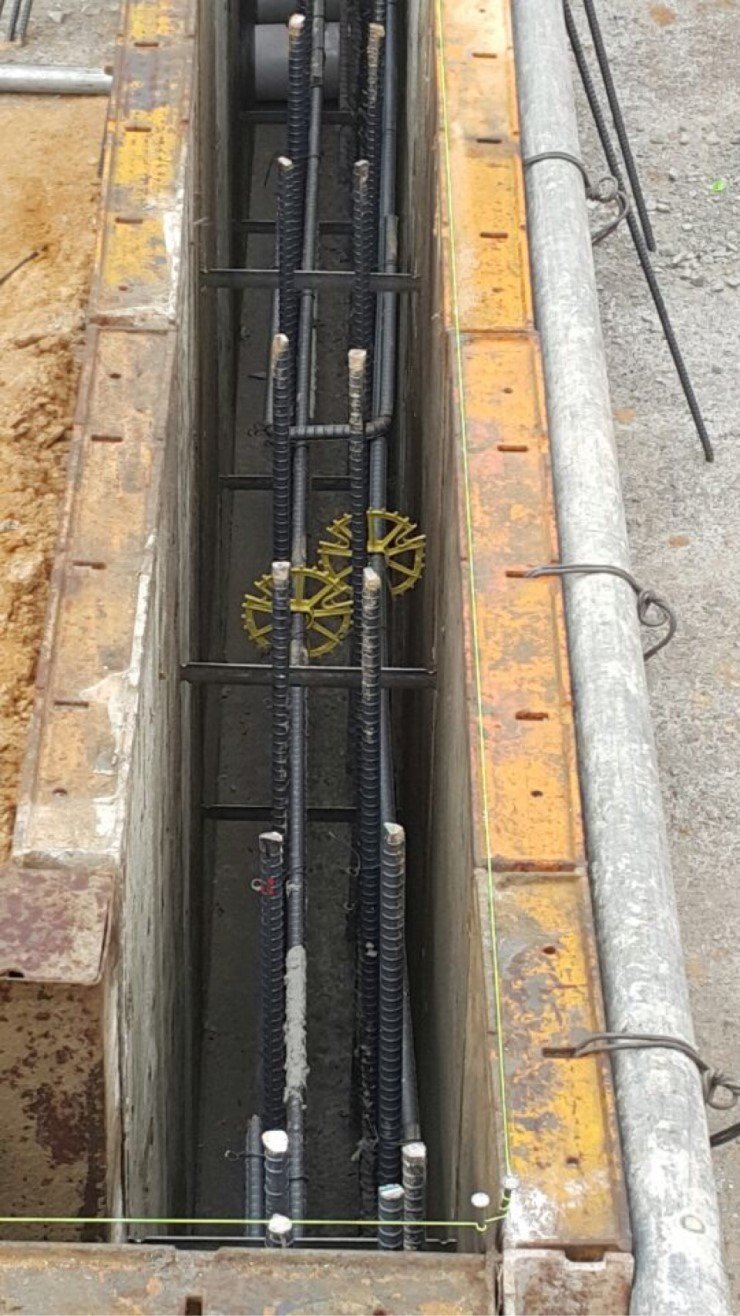

5. 원형 스페이서(스페이샤) 설치로 철근 간격유지와 피복두께 확보
원형(도너츠형)스페이셔 - 도너츠형스페이셔
철근콘크리트의 내구성 향상에 철근의 피복유지 중요한 부분을 차지한다.
철근은 콘크리트내에서 산화방지가 되는데 콘크리트 피복이 적당하지 않으면 외부 습기등으로
산화가 발생할수 있다. 그래서 시방서등에는 각부위에 따라 철근피복에 대한 기술이 되어 있음
원형스페이셔는 수직철근이 거푸집에서 이격거리를 유지해주는 피복유지재이다.
기초철근에는 보통 벽돌이 많이 사용되어 지고 스라브철근은 콘크리트스페이셔나 플라스틱스페이셔등이 많이 사용됨.
)
)

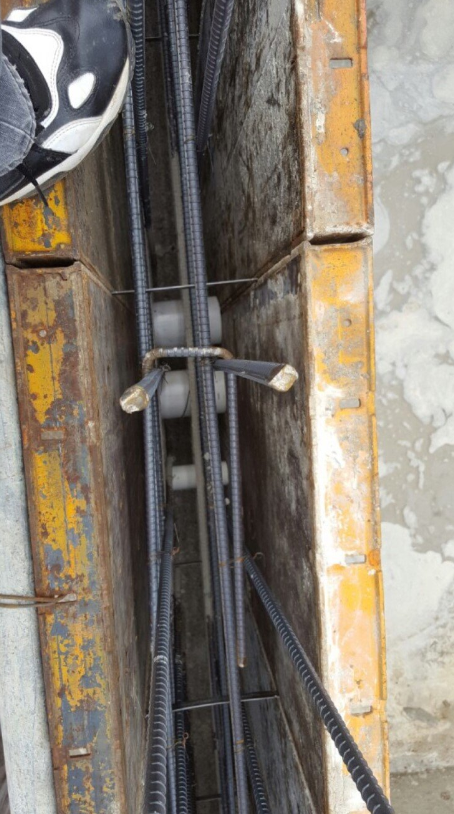

6. 거푸집이 조립되고 나면 건축물의 대각거리를 체크하고 수정한다.
)
줄기초 옹벽 타설전 대각거리로 건축물의 기초 크기 재점검

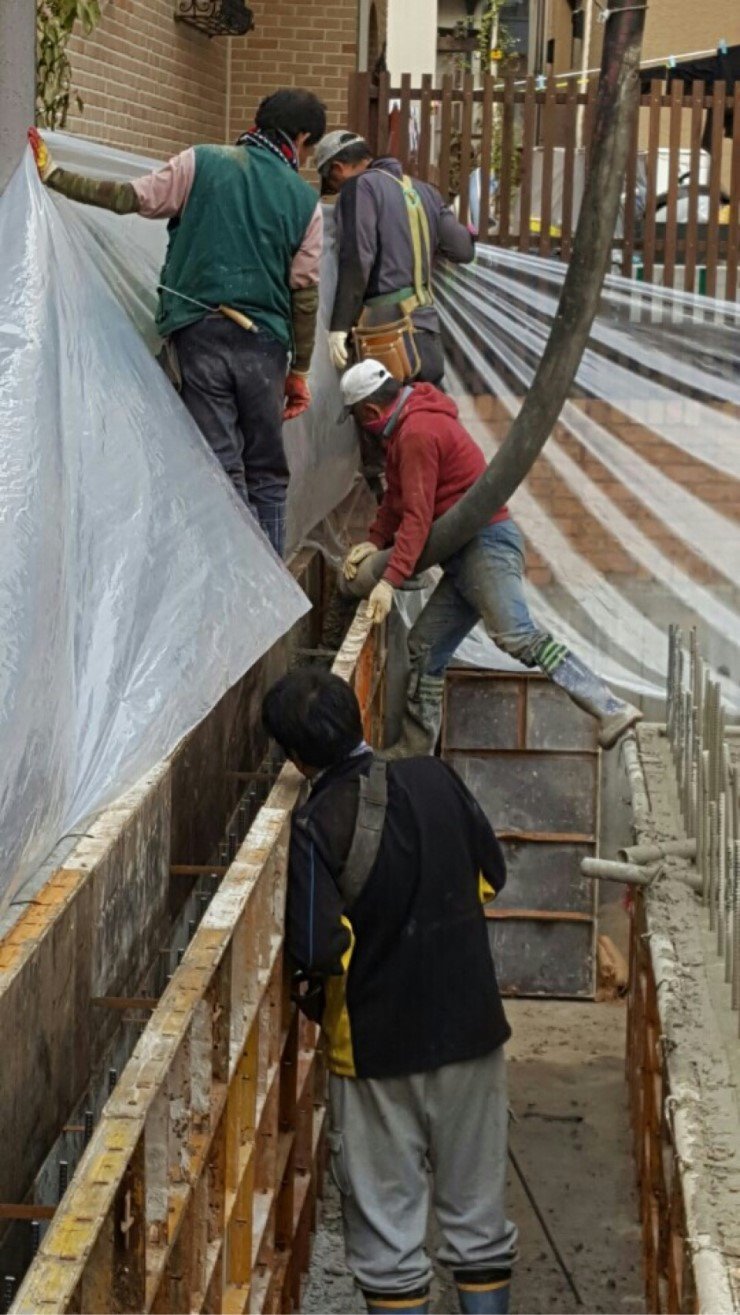

7. 옹벽 타설때 옆집 외장재 오염을 시킬수 있는지 점검후 보양을 하면서 타설(민원예방)
)

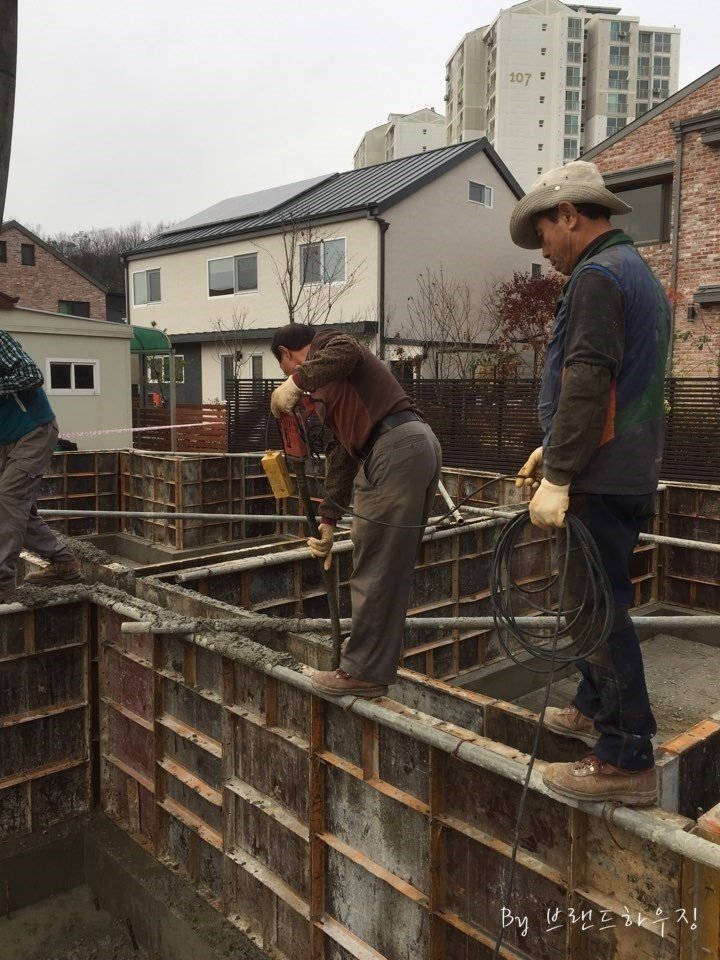

8.펌프카가 오후에 도착하고 진동기를 이용하여 레미콘을 타설하고 현장 정리를 하면서 마감.
)
)

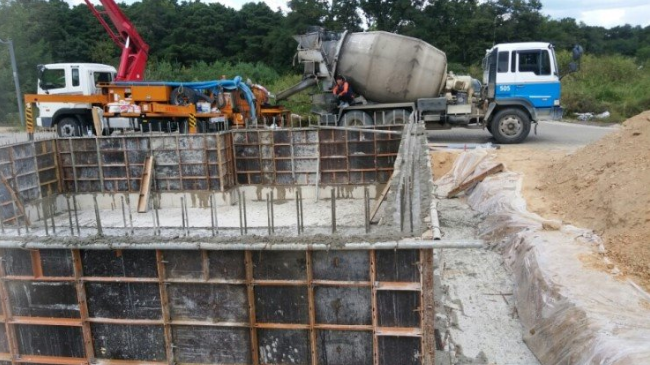

파주 메추리님 기초 옹벽 타설 사진
)
STEP 9-2 줄기초 옹벽공사때 건축주는 뭘 보면되나?
대부분 전날 STEP8에서 건축사나 감리가 점검을 완료 한 상태이므로 생각보다는 점감할 내용이 없다.
1. 설비-전기 슬리브가 있는지 보자!
2. 기초 옹벽 철근이 가지런하게 시공되었는지 보자
3. 바이브레이터(진동기)를 이용해서 시공하는지 보자
4. 옹벽 타설때 옆집의 외장재에 레미콘이 오염되지 않았나 점검
5. 옹벽양생을 위한 양생시간이 최소 3일 이상 걸리니 현장 안전띠나 안전난간 설치되었는가?
STEP 9-3 줄기초 브랜드하우징의 시공방법 공유
1. 대각 체크 시 브랜드하우징의 오차 범위
- 짧은 대각선의 최대 오차범위는 5mm
- 큰 대각선의 최대 오차범위는 7mm
2. 건축물과 대지 경계선의 오차 범위는 최대 15mm
3. 기초형틀의 종류 중 브랜드하우징에서는 유로폼 설치를 원칙으로 한다.
4. 거푸집을 설치 전 철근의 배근간격을 현황판에 작성하여 줄자와 함께 사진을 촬영 할 것.
5. 매설재 및 개구부
- 설비와 전기 배관 슬리브 위치를 사전에 협의하여 슬리브에 차질이 없도록한다.
-각종배관 슬라브, 박스, 문틀, 매설물 및 정착물 등은 콘크리트를 치기 전에 이동하지 않도록 시공도에 표시한 위치에 견고하게 고정시켜야 한다.
6. 시공 시 배부름, 치수변화등이 발생하지 않도록 지지대를 단단히 여맨다.
7 레미콘 타설전 거푸집 청소
거푸집 시공 중에 이물질이 거푸집 내부에 들어가지 않도록 해야 하며, 콘크리트 타설 전에 압축공기나 물을 사용하여 이물질을 완전히 제거한다.
STEP 9-4 현장에서 레미콘 발주시 하는 용어!
가끔 현장에서 이런 이야기가 나올때가 있다. 이십일에 열둘로 레미콘 6대 띄워주세요!
1. [레미콘 표시법]이다.
레미콘은 규격이 어떤골재 즉 골재의 규격이 얼마냐, 콘크리트의 압축강도가 얼마냐,
스럼프치(묽고 진 정도)가 얼마냐에 따라 규격이 정해지고 가격이 정해집니다.
가령 25mm골재를 사용하여 210kgf/cm2의 압축강도를 낼수 있는 레미콘이 슬럼프12cm일경우
25-210-12로 표시 합니다. => 요즘은 국제단위계(SI)로 전환하여 25-21-12로 바뀌어 사용합니다.
요즘은 발주할때 대부분 SI단위로 발주를 합니다. 레미콘 표시법 : 25-21-12
표시 순서 : 굵은 골재의 최대 치수(mm) * 호칭강도(Mpa) * 슬럼프(mm)
2. 레미콘 1대에는 총 6루베(M3)의 레미콘이 실려지니 6대를 발주하면 총 36루베(M3)가 발주된다.
)
